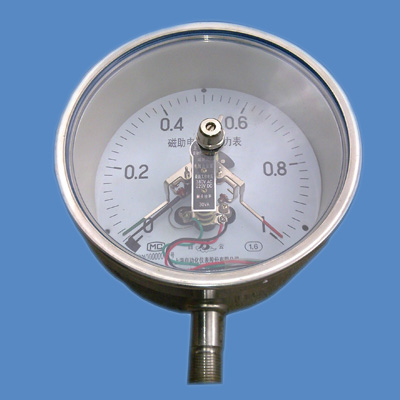

磁助電接點壓力表

這真不是您需要的產品？
品　　牌：
天馬儀表

直接提問 | 回首頁搜
出廠價：
180 元/臺

主要規格：
YXC

用　　途：

YXC磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，磁助電接點壓力表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。　　為能適應被測對象的各異和需求，磁助電接點壓力表在原有普通型和專用型的基礎上，又相繼研制了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。　　鑒于磁助電接點壓力表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，磁助電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。結構原理　　儀表由測量系統、指示裝置、（普通型）[1]裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。　　磁助電接點裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。　　為能適應被測對象的各異和需求，華青系列儀表在原有普通型和專用型的基礎上，又相繼研制抗振型、耐蝕型、耐用蝕抗振型以及帶有隔離裝置等多種型號的產品（包含氨用、氧氣、耐溫、耐震等不同系列）。電器原理　　以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖，其常開觸頭閉合驅動J3，電動機得電運轉。當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。如此往復，達到自動控制的目的。接點裝置電氣參數及控制形式　觸頭功率最高工作電壓最大工作電流控制形式 30VA(阻性負載) 220V D.C或380V A.C 1A 上下限、雙上限、雙下限　　注：當電流為1A時，工作電壓應低于40V 電接點壓力表電氣線路接線時應注意什么　　電接點壓力表實際上是在彈簧壓力表的基礎上加電接點裝置。當壓力低于下限值p1時，壓力表指針上的動觸頭和下限給定指針上的靜觸頭相碰，使電路接通，發出相應的下限燈光報警信號；當高于上限值p2時，則和上限給定指針上的靜觸頭相碰，發出上限的燈光報警信號。　　電接點壓力表的供電電壓可以是直流，也可以是交流，但交流電壓不得超過380v，直流電壓不得超過220v，通過觸頭最大電流為1A。　　當電接點壓力表的動觸頭和靜觸頭相碰時，便會產生火花或電弧。在有爆炸介質的場合要采用防爆的電接點壓力表。如何判定電接點壓力表的公共點，上限與下限　　直接撥動電接點壓力表上限和可動針（公共點）接觸，任意測量2根線電阻，找到兩根通的，另外一根通是下限，再撥動電接點壓力表下限和可動針（公共點）接觸，和下限通的是公共點，不通的是上限。
