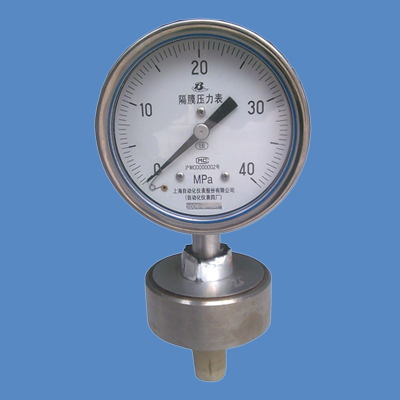

- 膜片壓力表 適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
耐腐蝕性能取決于膜片材料。
膜片壓力表[1]?結構原理：
儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
儀表的作用原理是基于彈性元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
膜片壓力表主要技術指標
精確度等級：2.5
使用環境溫度：-40~+70℃；相對濕度不大于90％
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04％／℃
工作位置：垂直安裝
外殼防護等級：IP64
· 標度范圍、外形尺寸及重量
型 號 標度范圍 承壓部尺寸D1 表殼外徑D 重量kg
YPF-100A 0~0.06、0~0.1、0~0.16、0~0.25、0~0.4、
0~0.6、0~1、0~1.6、0~2.5、-0.1~0、
-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、
-0.1~0.9、-0.1~1.5、-0.1~2.4MPa φ85 φ100 1.6
YPF-100B
YPF-100B-F φ115
YPF-150A φ85 φ150 1.8
YPF-150B
YPF-150B-F φ115
YPF-100B
YPF-100B-F 0~1.6、0~2.5、0~4、0~6、0~10、
0~16、0~25、0~40*
-1.6~0、-2.5~0、~4-0、-6~0、-10~0、
-16~0、-25~0、-40~0*
-0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、
-8~8、-12~12、-20~20*KPa φ160 φ100 2.9
YPF-150B
YPF-150B-F φ160 φ150 3.2
* 0~40、-40~0.±20KPa規格承壓部尺寸D, 1為φ85。
◆優缺點
優點：1.超載性能好；2.線性；3.適于測量絕壓、差壓；4.尺寸小，價格適中；5.可用于粘稠、漿料的測量。
缺點：1.抗震、抗沖擊性能不好；2.維修困難；3.測量壓力較低。
