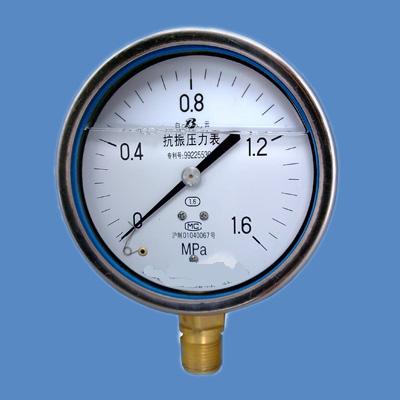

耐震壓力表

這真不是您需要的產品？
品　　牌：
天馬儀表

直接提問 | 回首頁搜
出廠價：
180 元/臺

主要規格：
YN

用　　途：

耐震壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。　　耐震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。　　耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。　　二、耐震壓力表的型號規格　　型號結構形式精確度% 測量范圍 MPa YTN-50Z 軸向無邊 ±2.5 0～0.16;0～0.25;0～0.4;0～0.6;0～1.00～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60;0～10 YTN-60 YTN-60T YTN-60Z YTN-60ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊 YTN-100 YTN-100T YTN-100Z YTN-100ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊 ±1.6 -0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100 YTN-150 YTN-150T YTN-150Z YTN-150ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊注：軸向可按要求帶方形前邊。　　使用工作溫度：-5℃~55℃；-25℃~55℃ 　　相對溫度≤85% 　　使用工作環境振動頻率不大于25Hz，振幅不大于1mm 　　儀表執行標準：　防護等級:IP65[1] 　　重量：0.25kg (Y-50) 0.4Kg(Y-60) 　　0.585Kg(Y-75) 　　0.89Kg(Y-100) 　　0.95kg (Y-150) 三、耐震壓力表的外形尺寸說明：　　型號外形尺寸 mm A B C D d d0 M YTN-50Z 29 24 0 50 / / 14X1.5 YTN-60 31 32 14 60 / / YTN-60T 31 32 15 75 3.4 YTN-60Z 30 32 0 / / YTN-60ZQ 30 32 0 75 3.4 YTN-100 44 45 18 100 / / 20X1.5 YTN-100T 44 46 19 118 5.5 YTN-100Z 43 45 34 / / YTN-100ZQ 43 45 44 118 5.5 YTN-150 50 47 19 149 / / 20X1.5 YTN-150T 50 48 20 165 5.5 YTN-150Z 51 47 55 / / YTN-150ZQ 51 47 55 165 5.5 注：連接螺紋可按要求訂貨　　耐震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。四、耐震壓力表的安裝注意事項　　1．儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20 5℃時，須計入溫度附加誤差。　　2．儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。　　3．儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低于下限的1/3，測量真空時真空部分全部使用。　　4．使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。　　5．儀表應避免震動和碰撞，以免損壞。　　6．訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。　　7．根據用戶使用要求進行特殊設計。　　壓力表接濕部件材質標準：　　代碼—1=黃銅/青銅、測量更大的壓力范圍：黃銅/合金鋼、黃銅/316不銹鋼　　—2=316不銹鋼/合金鋼　　（1600-2500bar，/20000-35000psi）　　—3=316不銹鋼　　( 低壓鎳鐵合金可以測量更大的壓力) 　　用于大多數型號的接濕部分代碼：　　—6=蒙氏合金

安徽天馬集團儀表有限公司

徐海波

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
安徽省天長市經濟開發區天馬路一號
