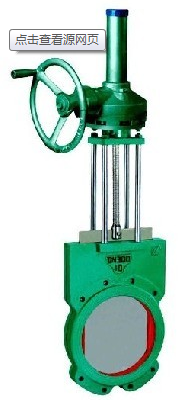

- Z573X傘齒輪漿液閥 上海漿液閥廠家 上海高壓閥門供 Z573X傘齒輪漿液閥 產品工作原理和用途： 傘齒輪漿液閥主要有驅動部分(錐齒輪)帶動絲桿，閘板啟閉取決于驅動部分(錐齒輪)順時針旋轉，閘板會隨著慢慢升起，閘板開啟。反之驅動部分(錐齒輪)逆時針旋轉，就是閘板關閉，停止介質流通。漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。 產品結構特點： 1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。 2、密封面采用不銹鋼和硬質合金，使用壽命長。 3、采用柔和石墨填料，密封可靠，操作輕便靈活。 4、驅動方式為傘齒輪。 產品性能參數： 型號 Z573X-2.5 Z573X-6 Z573X-10 Z573X-16 工作壓力(MPa) 0.25 0.6 1.0 1.6 適用介質 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 適用溫度(℃) ≤120 產品主要零件材料： 型號 材料 閥體 閘板 閥體密封圈 閥桿 支架 填料 Z573X-6 灰鑄鐵 鉻鎳鉬鈦不銹鋼 合成橡膠或聚四氟乙烯 鉻不銹鋼 碳素鋼 聚四氟乙烯 Z573X-10 產品主要尺寸： 公稱通徑DN 結構長度L D1 D2 H L0 D0 n-M 0.6 1 50 48 48 100 125 300 400 250 4-M16 65 48 48 120 145 310 400 250 4-M16 80 50 50 135 160 330 400 250 4-M16 100 50 50 155 180 380 400 250 8-M16 125 50 50 185 210 440 400 250 8-M16 150 60 60 210 240 500 400 250 8-M20 200 60 60 265 295 580 400 250 8-M20 250 70 70 320 350 670 420 300 12-M20 300 70 80 368 400 820 420 300 12-M20 350 80 90 428 460 900 420 300 16-M20 400 90 120 482 515 1020 420 300 16-M22 450 90 120 532 565 1150 420 300 20-M22 500 90 130 585 620 1250 420 300 20-M22 600 140 140 685 725 1500 420 300 20-M27 700 140 140 800 840 1750 420 300 24-M27 800 190 190 905 950 2000 420 300 24-M30 900 203 203 1005 1050 2300 420 300 28-M30 1000 216 216 1115 1160 2500 420 300 28-M30 1200 254 254 1325 1380 2800 420 300 32-M36
