上海高壓閥門廠（集團）有限公司

檢測認證人脈交流通訊錄

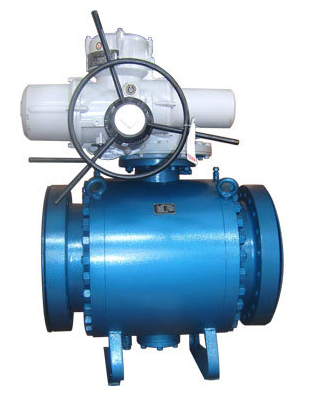

Q947F電動固定球閥 上海Q947F電動固定球閥批發 上海高壓閥門廠供

  • 這真不是您需要的產品？
  • 品　　牌：
  • 上海高壓SHGF
  • 主要規格：
  • DN100-800
  • 用　　途：
    • Q947F電動固定球閥 上海Q947F電動固定球閥批發 上海高壓閥門廠供 Q947F電動固定球閥 產品工作原理和用途： Q947F電動固定球閥分兩段式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。 適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。 產品結構特點： 1、Q947F電動固定球閥手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄，手柄設有限位結構，在閥門開啟/關閉的位置設定限位，當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關位置避免誤操作，手柄上有明顯地開和關標識。 2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。 3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。 4、根據需要球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質，確保系統安全。 5、密封副形式多樣，根據不同工況可選用軟密封/硬密封/防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。 6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。 產品性能參數： 試驗壓力（Mpa) 公稱壓力（Mpa) 壓力級（Class) JIS(MPa) 1.6 2.5 4.0 6.4 10.0 150 300 400 600 900 10K 20K 強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 10.2 15.3 23.1 2.4 3.8 密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 7.5 11.2 16.8 1.5 2.8 氣密試驗 0.5-0.7 工作溫度 PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ 適用介質 C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） 主要零部件材質： 零件名稱 材料 材料代號 Ｃ Ｌ Ｐ Ｒ 閥體　閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316) 閥座密封面 PTFE、碳素纖維＋PTFE、對位聚苯 螺柱　螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) 填料 Ｖ型PTFE、柔性石墨 主要外形尺寸： 公稱壓力（MPa) 公稱通徑 L D D1 D2 D6 b f/f1 z-φd H(mm) 重量（kg) mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967 1.6 100 229 215 180 155 - 20 8-18 178 416 470 45 78 85 40 73 80 125 356 245 210 185 - 22 8-18 152 542 520 58 107 120 50 100 110 150 394 280 240 210 - 24 8-23 205 572 538 117 145 180 100 130 160 200 457 335 295 265 - 26 12-23 398 736 580 185 220 245 155 200 220 250 533 405 355 320 - 30 12-25 495 890 637 245 280 300 215 255 280 300 610 460 410 375 - 30 12-25 580 910 683 395 450 445 345 415 400 350 686 520 470 435 - 34 16-25 625 1020 796 516 570 585 500 520 540 400 762 580 525 485 - 36 16-30 720 1080 842 756 920 860 700 920 805 450 864 640 585 545 - 40 20-30 770 1120 874 958 1140 1075 900 1140 1010 500 914 705 650 608 - 44 20-34 840 1150 904 1200 1360 1310 1100 1360 1240 600 1067 840 770 718 - 48 20-41 1050 1210 1120 1500 1620 1450 1400 1620 1360 700 1245 910 840 788 - 50 24-41 1100 1300 1218 1800 1930 1810 1680 1930 1710 800 1397 - - - - - - 1150 1460 1328 2100 2250 2010 1980 2250 1910
