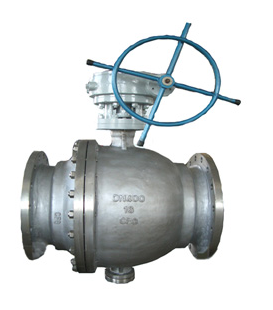

Q47F固定球閥上海Q47F固定球閥廠家上海高壓閥門廠供

這真不是您需要的產品？
品　　牌：
上海高壓SHGF

直接提問 | 回首頁搜
出廠價：
0

主要規格：
DN50-700

用　　途：

Q47F固定球閥上海Q47F固定球閥廠家上海高壓閥門廠供 Q47F固定球閥產品工作原理和用途： Q47F固定球閥工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。 Q47F型固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。產品結構特點： 1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關　位置避免誤操作。手柄上有明顯地開和關標識。 2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。 3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。 4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。 5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。 6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。產品性能參數：型號適用溫度（℃）適用介質材料 Q47F-16C -29～150 水、蒸汽、油品等碳鋼 Q47F-16P CF8 產品主要零件材料：零件名稱材質 GB ASTM 閥體 WCB A2116-WCB 彈簧 60Si2aMn AISI 9260 密封圈 PTFE PTFE 墊片 PTFE PTFE 排污螺母 25 A105 "0" 型密封圈橡膠橡膠底蓋 25 A105 螺釘 35 A193-B7 固定軸 1Cr13 A276-410 滑動軸承 PTFE& PTFE& 球體 1C18Ni9Ti SS304 閥蓋 WCB A216-WCB 閥座 25 A105 閥桿 1Cr33 A276-410 螺柱 35CrMoA A193-B7 螺母 35 A194-2H 壓套 25 A105 填料 PTFE PTFE 支架 WCB A216-WCB 填料壓蓋 WCB A2116-WCB 鍵 Key 45 AISI C 1045 主要外形尺寸：公稱通徑主要外形尺寸和連接尺寸 L D D1 D2 b Z-d H H1 D0 47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P 50 178 160 125 100 16 4-18 160 85 - 65 191 180 145 120 18 4-18 170 95 - 80 206 195 160 135 20 8-18 200 110 - 100 229 215 180 155 20 8-18 210 120 - 125 356 245 210 185 22 8-18 350 215 - 150 394 280 240 210 24 8-23 530 190 - 200 457 335 295 265 26 12-23 575 230 600 250 533 405 355 320 30 12-25 585 260 600 300 610 460 410 375 30 12-25 730 300 600 350 686 520 470 435 34 16-25 860 350 800 400 762 580 525 485 36 16-30 935 395 800 450 864 640 585 545 40 20-30 975 440 800 500 912 705 650 608 44 20-34 1060 485 800 600 1067 840 770 718 48 20-41 1170 591 800 700 1245 910 840 788 50 24-41 1270 686 800

上海高壓閥門廠（集團）有限公司

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
上海市嘉定區華亭鎮滬華中路606號
