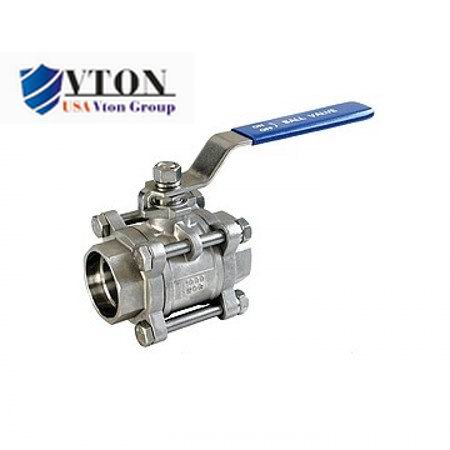

- 進口不銹鋼焊接球閥基本參數： 品牌： 美國威盾VTON 型號： Q61F-16P/R/RL 材質： 不銹鋼 連接形式： 焊接 結構形式： 浮動球球閥 公稱通徑： DN15-DN100（mm） 適用介質： 水，氣，油 壓力環境： 常壓 工作溫度： 常溫 標準： 流動方向： 雙向 驅動方式： 手動 零部件及配件： 手輪 用途： 泄壓 類型(通道位置)： 三通式 作用對象： 泵 規格： DN15-DN100,SW焊接,BW焊接 進口不銹鋼焊接球閥詳細說明： ? 型號 Q61F-16P 品牌 美國威盾VTON 材質 不銹鋼 連接方式 焊接 結構形式 浮動球球閥 公稱通徑 DN15-100 適用介質 酸堿介質 壓力環境 常壓 工作溫度 常溫 標準 國標 流動方向 雙向 驅動方式 手動 用途 調節 通道位置 直通式 ? ? 技術規范 TECHNICAL STANDARD 型號:美國威盾VTON Q11F 設計標準Design Standard GB/T12224，GB/T8464 壓力，溫度額定值Pressure Temperatme Rating GB/T12224 連接螺紋標準End Comection Std G? Rc? Rp? NPT? BSP BSPT?? DIN259/299 試驗與檢驗標準Test Standard GB/T13927 主要材質Material WCB? CF8(304)? CF8M(316) 驅動方式Operated 手動???氣動????電動 ? ? 進口不銹鋼焊接球閥 承插焊接球閥 Q61F One Piece Modle Ball Valve 主要尺寸 Main Dimensions SIZE 1/4” 3/8:” 1/2” 3/4” 1” 1 1/4” 1 1/2” 2” D 6 10 15 20 25 32 40 50 L 40 45 55 60 72 78 83 100 H 35 37 43.5 47 55 57 69 74.5 E 64 70 89 90 103 103 127 127 ? ? ? ? ? ? ? 主要零件材料 MAIN PARTS AND MATERIALS 序號NO. 零件名稱PART NAME 材質MATERIAL 數量QTY 1 閥蓋CPA CF8/CF8M 1 2 密封墊JIONT GASKET PTFE 1 3 閥體BODY CF8/CF8M 1 4 球體BALL 304/316 1 5 閥桿STEM 304/316 1 6 密封圈JIONT? RING PTFE 2 7 止推墊片THTUST WASHET PTFE 1 8 填料STEM PACKING 304/316 1 9 填料壓蓋螺母GLAND NUT 304/316 1 10 彈簧墊圈STEM WASHER 304/316 1 11 閥桿螺母STEM NUT 304/316 1 12 手柄HANDLE COVER 304/316 1 13 手柄套HANDLE COVER 塑料PLASTIC 1 ? ? 適用范圍 Applicabie scope 公稱通徑 SizeRange DN 6---50mm 公稱壓力 Working Pressure PN 1.6-6.4MPa 150-600LB 適用溫度 Suitable Temperature -29-200-350 適用介質 Suitable Medium CF8(304) 硝酸類 Nitric acid C88M(316) 醋酸類 Acetic acid 水天然氣油品 Water Naturai Gas Oil ? 進口不銹鋼焊接球閥 承插焊接球閥 Q61F ? ? Q61F ?焊接球閥產品特征公稱壓力：1.6-6.4MPa適用穩定范圍：-20-232 適用介質：水，油，氣及某些腐蝕性液體，現不銹鋼焊接球閥以廣泛用于化工，石油，電力，制藥，啤酒，食品，乳品飲料，化妝品及工程配套工業管路等領域。美國威盾VTON閥門不銹鋼焊接球閥本著外表美觀大方，耐腐蝕，耐高溫的優點，現已遠銷中南亞，歐美，中東等國家和地區。 ?
