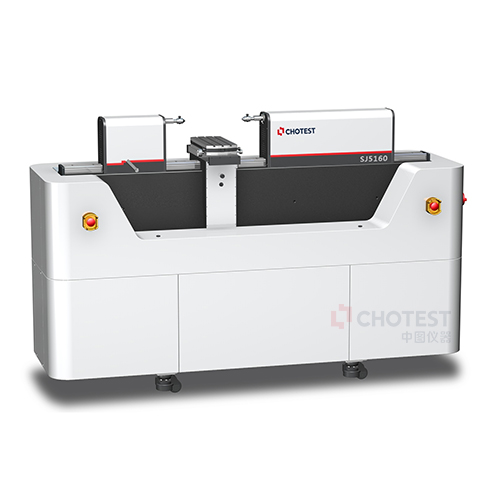

1m高精密光柵測長機

這真不是您需要的產品？
品　　牌：
中圖儀器

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

測長機是一種通用長度計量儀器，既可以檢定螺紋/光面量規、量塊、外徑千分尺、針規、指示表等各種量具又可以測量齒輪、花鍵、校對棒等精密工件，廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級計量鑒定部門。中圖儀器SJ5160-300A1m高精密光柵測長機采用的超高精度光柵式全自動接觸式測量是一種很好的長度測量方式。通過超高精密研磨直線導軌及高精度研磨級滾珠絲杠與高穩定性直流伺服驅動系統保證測量行走的高穩定性及超高精度，采用進口超高精度光柵測量系統記錄接觸測量中的長度方向坐標，超高精度光柵尺貼裝在符合阿貝測量軸上，因此阿貝誤差小；由計算機將數據與測力裝置、溫度傳感器的反饋數據進行合成。按被測件參數的相關定義及公式進行分析，計算獲得相關長度參數。主要技術指標型號 SJ5160-300A(全自動型) 測量范圍外尺寸（直接:0-350mm;比較:0-350mm）內尺寸（1-200mm）外尺寸示值誤差 ≤±(0.07+L/2000)μm,其中:L為被測長度,單位:mm 外尺寸重復性(2S) ≤0.03μm 內尺寸重復性(2S) ≤0.1μm（使用大小測鉤）；≤0.15μm（使用內尺寸測量裝置）最高分辨力 0.001μm 測力內測裝置測力0.05N、0.1N、0.3N、0.5N，主測力0~12N自動連續可調測量最大中徑環規200mm（標配）塞規250mm（標配）儀器尺寸 2100*800*1300mm 儀器重量 300kg CNC五軸工作臺型號 ST-60.1（CNC型、標配） Z軸 0~100mm，CNC自動 Y軸 50mm，CNC自動 X軸浮動±10mm Z軸旋轉 ±4° Y軸擺動±3° 負載最大60kg 臺面尺寸 360mm×150mm 產品功能 1.自動校準高等量塊、塊規、高等光滑環塞規、螺紋環塞規、光滑卡規、千分尺校對桿、兩點內徑千分尺、光滑錐度環塞規、螺紋錐度環塞規等量具量規； 2.檢測各種類國標（GB）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規。國內量塊、量規、螺紋規、尺類、千分尺校對桿、卡規等及其它標準數據庫，滿足國內客戶需求； 3.滿足多種檢定規程、標準，根據規程、標準自動進行檢測結果判定； 4.界面友好，更符合中國用戶操作習慣； 5.測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄； 6.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書； 7.可將檢定數據輸出到Word、Excel、PDF文檔； 8.具有數據備份和還原數據庫功能； 9.輸出多種Word格式報表，并支持自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求； 10.可根據客戶需求定制標準（選配）。 SJ5160-300A1m高精密光柵測長機零膨脹超高精度光柵測量系統，分辨力達到0.001μm，測量精度高；高精密特制研磨級直線導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作。
