氧化鋅避雷器測試儀

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

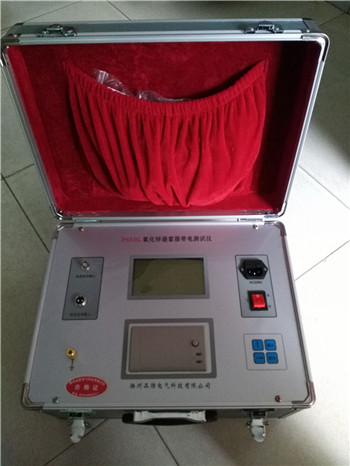

PSMOA—30kV氧化鋅避雷器測試儀概述 PSMOA—30kV氧化鋅避雷器測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，測量MOA的直流參考電壓（U1mA）和0.75 U1mA下的泄漏電流。該儀器將直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統以及氧化鋅避雷器生產廠現場試驗必不可少的設備。 PSMOA—30kV氧化鋅避雷器測試儀產品技術參數 1、測量范圍：電壓0～30kV 電流：0～1000μA 2、測量精度：電壓1％ 3、環境溫度：0～+40℃ 4、相對濕度：25℃時≤85％ 5、海拔高度：＜1000M 6、電源電壓：220V±10％ 7、電源頻率：50±1HZ PSMOA—30kV氧化鋅避雷器測試儀使用方法 1、打開儀器箱蓋，將儀器外殼牢固接地。 2、將避雷器的一端插入儀器的高壓套管內（H端），另一端用線夾夾住。或者用專用的絕緣線從高壓端引出外接試品。 3、合上電源開關，儀器內部自檢后，報警燈亮，放電燈亮，兩塊表頭指示值為零±1個字。 4、按一下復位鍵，報警燈滅，儀器進入檢測狀態，可以進行測試。 5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。 6、注意事項 （1）如果按下檢測按鈕報警燈亮，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，待放電燈亮后，檢查外部接線是否有問題，或者更換試品后再按一下復位鍵，進行下一次檢測。（2）如果報警燈不亮，表明MOA的內部接觸良好，接線無問題，儀器將自動進入測量U1mA和Id的狀態，并將測試的結果顯示在表頭上，待放電燈亮后，檢測結束，拆除試驗接線或者更換試品進行下一次測試。 PSMOA—30kV氧化鋅避雷器測試儀儀器調試及故障處理 1、儀器表頭的調零儀器使用一段時間后，可能會需要調整一下。將儀器機芯從箱體中取出，啟動儀器，報警燈亮，（這時不要接入試品），按住檢測按鈕不放，調節指示表頭上的相應電位器，直到表頭指示分別為“零±1個字”為電壓和電流調零分別進行。 2、0.75U1mA的校準 將校準按鈕置0.75U1mA狀態，接好試品，按下檢測按鈕，讀取U1mA的電壓值后，松開檢測按鈕，此時儀器電壓馬上會變?yōu)榱硪粋€(gè)電壓值U1即0.75U1mA，兩者進行比校，如果U1=0.75U1mA，則不需調整；U1≠0.75U1mA，則進行適當?shù)恼{(diào)整，調整線路板上的相應電位器，直到U1=0.75U1mA。儀器校準后，能在相當長的時間由保證測量精度，不需頻繁調整。校準完畢，將校準按鈕置U1mA狀態。 3、儀器誤差調整儀器使用一段時間后，如果發現有誤差，則可進行調整，接好試品后，如果U1mA值確定，假設為27.0kV，按住檢測按鈕不放，看電壓表的指示值是否與試器的參考電壓U1mA（27.0kV）相等，如不相等，調整電壓表表頭左邊的其準電位器，調整完畢，松開檢測按鈕。（見后面1圖，基準的電壓的調整） 4、簡易故障的處理如果電流表表頭顯示“[[[”或者和到零時，說明電流回路的輸入保護級運放（CA3140E）IC1相當于保險管損壞，更換配置的元件。 PSMOA—30kV氧化鋅避雷器測試儀產品的保護維修產品自出廠之日起，一年內若因產品質量的本身問題，本公司負責保修，保修期外，負責對產品終身維修服務。 PSMOA—30kV氧化鋅避雷器測試儀產品的成套性 1、PSMOA—30kV氧化鋅避雷器測試儀 1臺 2、電源線 1根 3、測試線 3根 4、合格證、保修卡 1份 5、使用說明書 1份 6 檢測報告 1份 PSYBL氧化鋅避雷器特性測試儀概述 PSYBL氧化鋅避雷器特性測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢測）的測試中。符合中華人民共和國電力行業標準《DL474.5-92現場絕緣試驗實施導則—避雷器試驗》的要求。本儀器采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強。提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。 PSYBL氧化鋅避雷器特性測試儀主要技術指標 1、測量參數及范圍試驗電壓： kV 三次諧波電壓： kV 全電流（峰值）： 0～20mA 三次諧波電流： 0～20mA 阻性電流（峰值）： 0～20mA 阻性電流峰值： 0～20mA 容性電流（峰值）： 0～20mA 顯示電壓及全電流波形避雷器功耗： 0～8W 2、測量誤差：試驗電壓： ±5% 全電流： ±2% 阻性電流： ±5% 容性電流： ±5% 避雷器功耗： ±5% 3、輸入信號：電壓信號（PT的低壓測）： AC 5～200V 電流信號： AC 0～20mA 4、工作電源： AC 220V±10% 50Hz PSYBL氧化鋅避雷器特性測試儀使用方法 1、將儀器的接地端可靠接地,接通電源，打開電源開關顯示屏顯示為：本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量儀表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與儀器的地聯接。交流電流信號輸入端接保護器上端。在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器上端，儀器的接地端接至計數器的下端并與地相聯。根據現場的要求，參照上述接線方式正確聯線 2、連接電流信號、電壓信號線，移動光標至設置PT變比值，點擊“確認”，屏幕進入設置面按實際變比值正確輸入變比,輸入方法:按“→”鍵移動光標至所需修改處，再按“↑”鍵增減，改變數值大小。 *注意變比值的正確算法：試驗變壓器變比的確定方法：這里的變比應為高壓繞組與測量儀表繞組的匝數比或電壓比。例如交流輸出額定電壓為50kV的試驗變壓器，一般測量儀表繞組的額定電壓為100V，所以變比為50kV /100V=500。在線變比的確定方法：以110kV避雷器為例，其變比為（110kV/ 3）/（100V/ 3）=1100。按“確認”鍵至屏幕提示變比值是否正確，當按“↑”即否時，屏幕返回到重新置PT變比值，如果檢查一切無誤則按“確定”鍵進入是否測量狀態。 3、按“確認”鍵。此時儀器屏幕提示的電壓為當前工作的電壓、全電流、阻性電流峰值，如在實驗室，則通過PT調節電壓至所需電壓。再長按“確認”鍵至“開始測量”，測量完成后屏幕顯示如下列圖所示：（用“↑”鍵翻頁）如在實驗室，測量完成后（屏幕上顯示為信號波形）降壓。 4、打印輸出如需打印測試結果，按屏幕提示操作，為了方便用戶對測試數據進行分析、保存，儀器將前20次的試驗數據進行存儲，任由用戶選擇打印。（測量完畢后，儀器將自動對數據進行儲存，當前所測數據儲存為歷史數據中第一次數據。歷史數據中原數據變更為第二次數據，依次類推。歷史數據中第二十次數據則自動清除。） PSYBL氧化鋅避雷器特性測試儀注意事項： 1．從PT處或試驗變壓器測量端取參考電壓時，應仔細檢查接線以避免PT二次或試驗電壓短路。 2．如果因氣候變化等等原因造成液晶字符顯示變淡，可適當調整對比度調節旋轉鈕，使字符清晰。 3．儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。 PSYBL氧化鋅避雷器特性測試儀儀器裝箱清單： 1．PSYBL氧化鋅避雷器特性測試儀主機一臺； 2．電壓信號取樣線一根； 3．電流信號取樣線一根； 4．電源線一根； 5．保險管二只； 6．專用保護器一只； 7．使用說明書一份； 8．產品合格證、保修卡一份。
