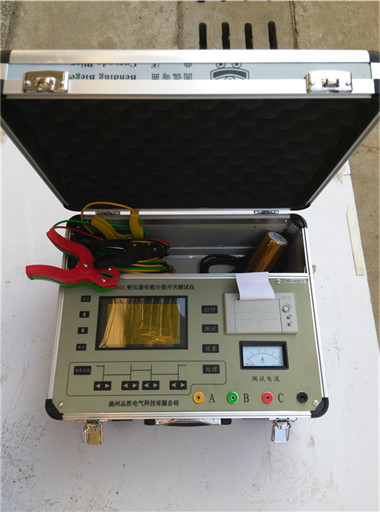

- PSFKC變壓器有載分接開關測試儀功能特點
是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣 性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。該儀器具有對所測量數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題，可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
PSFKC變壓器有載分接開關測試儀優點展示
1.較強的綜合測量能力。在一臺儀器內可實現對有載分接開關各種數的測量。如開關選擇、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。
2.較全面的測量結果分析。用戶可通過大屏幕液晶顯示屏，配合各功能按鍵，分析波形中每點、每段的電阻值和每段的時間，各時間段的時間以及三相不同期等，通過屏幕分析，可了解切換過程中，每個瞬間三相開關各種參數的變化情況，也可將波形打印、存貯及查閱歷史波形進行分析和對比。
3.打印輸出。儀器配有一臺面板式前換紙型打印機，可直接作為開關的測試報告存檔。
4.菜單驅動，操作靈活。所有操作功能及提示和測量結果，都顯示在一個240×128點的大屏幕液晶屏上。用戶只要根據提示按動功能鍵即可進行測量。
5.儀器設有防沖擊、過壓保護電路。儀器所有外部引線均經過保護系統送入測量電路，可以防止由于大電感的瞬間放電或接線錯誤等損壞儀器。
6.具有良好的抗干擾性能。全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路，可在電源質量較差，且有強電磁場干擾的現場進行可靠測量。
7.斷電數據保持。使用者所測量的數據及波形，可分別保存在儀器內，所存貯的內容不會因斷電而丟失，特別適合現場試驗完成后帶回試驗室繼續分析和存檔。8.本儀器可存儲多達16組切換波形。
PSFKC變壓器有載分接開關測試儀注意事項
??? 為確保操作者和儀器的安全，生產廠提醒用戶注意！
??? ⒈ 在使用儀器前一定要認真閱讀本說明書；
??? ⒉ 儀器的操作者應具備一般電氣設備或儀器的使用常識；
??? ⒊ 本儀器在環境溫度—5℃~40℃，相對濕度≤80%范圍內部能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏；
??? ⒋ 電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
??? ⒌ 儀器輸出最高電壓24V，現場測試時先接好所有引線，再打開儀器電源；
??? ⒍ 儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量；
??? ⒎ 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
??? ⒏ 測試結束后，先關閉儀器再拆除所有接線；
PSFKC變壓器有載分接開關測試儀主要技術指標：
??? ⒈ 三路獨立測試電源，最大輸出電源1A；
??? ⒉ 儀器設置采樣率10~20KHZ；
??? ⒊ 單次波形最大存儲時間6.4秒。
??? ⒋ 過渡電阻測量范圍：Y/△型變壓器≤40Ω,Y型變壓器≤20Ω。
??? ⒌ 測量精度：△≤10%
??? ⒍ 測量同期性誤差：0.2ms。
??? ⒎ 顯示器：240×128T、T6963控制器；
??? ⒏ 打印機：MP-40-8面板式前換紙型打印機；
??? ⒐ 處理部分： 80C320高速8位微處理器。程序存儲器32K；
?????? 掉電保持數據存儲器512K字節；
?????? 高速A/D轉換器，最高采樣率可達400KHZ；
??? ⒑ 電源 220V±10% 功率≤200W。
??? ⒒ 尺寸 410mm×320mm。
??? ⒓ 重量 ≤7kg
PSFKC變壓器有載分接開關測試儀打印機安裝方法：
（1）A型面板：請用手捏住打印機機架兩側的彈性卡條，將整個打印機推進儀器或設備面板的安裝孔內，并檢查打印機是否安裝牢固。
（2）D型與F型前換紙面板式：安裝極為簡單方便，請把整個打印機插入儀器或設備面板的安裝孔內，把塑料卡條從設備面板后面夾緊打印機并擰緊螺絲。
裝紙一般過程如下：
①取下打印機的前蓋板
②A型面板式微打必須從儀器面板上取下。注意在操作之前必須關斷微打電源。D型、F型前換紙面板式及T型臺式可跳過這步。
③取下紙卷軸，按上新紙卷，將紙軸放回打印機的導槽內，并確認紙卷軸已安裝牢固，不會掉出。
④將紙端剪成三角形或剪齊。
⑤接通打印機電源，打印機走紙一點行后，按SEL鍵、使SEL指示燈滅，再按LF鍵使機頭轉動，用手將紙頭送入機頭下面的入紙口處，紙便會徐徐進入機頭，直到紙從機頭正前方露出為止，再按下 LF或SEL鍵、機頭停止轉動→蓋上打印機蓋板，將紙從前蓋板的出紙口中穿出。
更換色帶盒
更換色帶只限針式打印機，熱敏打印機只需專用熱敏紙無須更換（耗材）色帶。注：熱敏紙有正反兩面，只有正面才能打印內容。
更換色帶盒的過程如下：
①打開打印機前蓋板。
②先抬起色帶盒右端，再抬起左端（帶旋鈕的一端）色帶盒即被取下。
③將新色帶盒左端輕輕放在機頭齒輪軸上，按箭頭方向轉動色帶盒上的旋鈕，直到色帶盒的式端落到底后再放下色帶盒的右端.
④裝上打印機蓋板，先將前蓋板上部掛在機架上、注意對準指示燈和按鍵,再稍用力向機架方向按前蓋板下部,將前蓋板扣在機架上。
