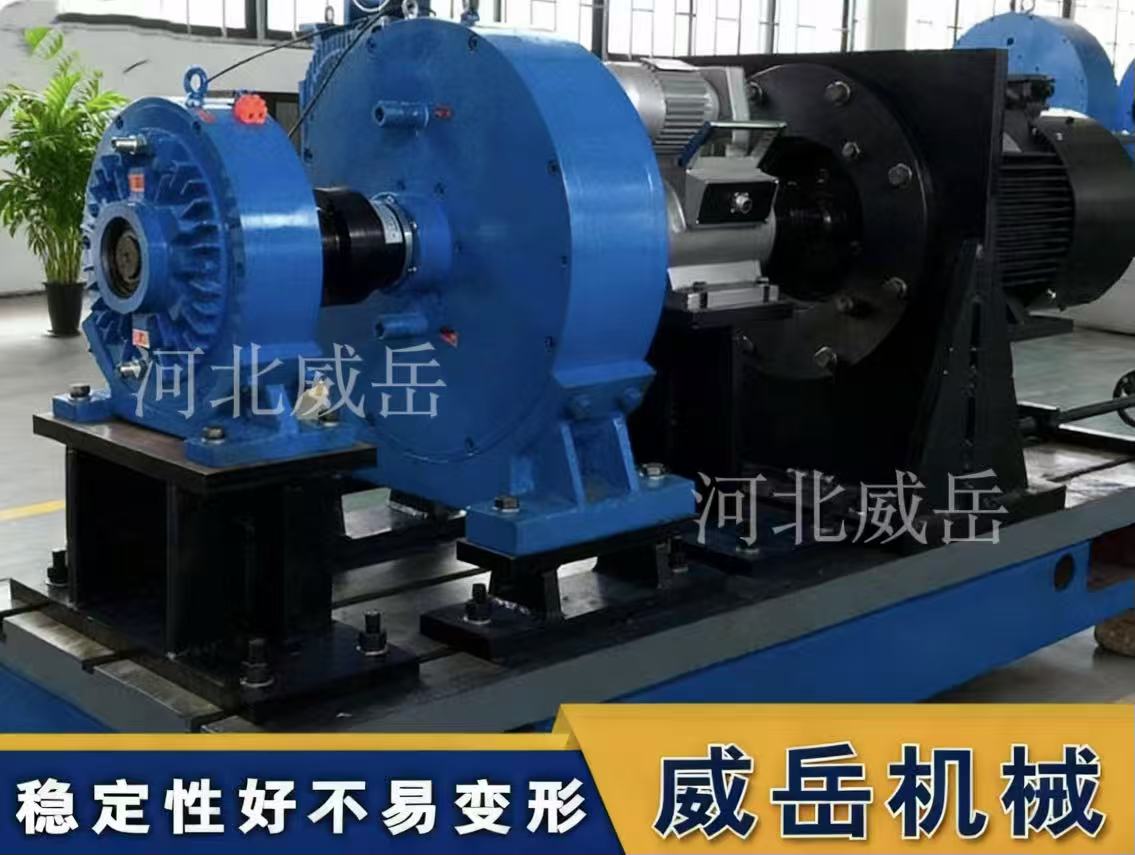

- 電機試驗平臺，或稱電機測試系統，是一個集成化的硬件與軟件綜合體。其核心功能是在可控、可測量、可重復的條件下，對電機的各項性能、參數、可靠性及合規性進行精和確評估與驗證。 您可以將其理解為電機的“綜合體檢中和心”或“性能標定實驗室”。它不僅判斷電機“是否能用”，更要精和確量化它“用得多好”，以及在不同工況下的表現。 電機試驗平臺 主要構成部分（系統架構） 一個完整的電機試驗平臺通常由以下幾大子系統構成： 1. 機械對接與加載子系統 功能：支撐、連接被測電機，并模擬其實際工作所承受的負載。 核心設備： 平臺與底座：高剛性、高水平的鑄鐵或鋼結構平臺，用于安裝所有設備。 加載設備：用于吸收或提供負載的裝置，是系統的關鍵。 測功機：常見類型有磁滯式、磁粉式、電渦流式和電力測功機。前三種通過消耗電能（轉化為熱能）來加載，后者可雙向能量流動（電動機態發電，發電狀態耗電），能量可回饋電網，更節能。 對拖電機：使用一臺同規格或更大功率的電機作為陪試機，兩者機械軸對接，電氣上通過變頻器互饋。這是目前高性能、高和效率測試的主流方案。 轉矩轉速傳感器：安裝在電機與被測負載之間，直接、高精度地測量機械軸輸出的轉矩和轉速，是計算機械功率的核心傳感器。 聯軸器與安全保護罩：實現柔性連接并對旋轉部件進行物理隔離。 2. 電氣輸入與測量子系統 功能：為被測電機提供所需的驅動電源，并精和確測量其輸入端的電氣參數。 核心設備： 供電系統：可以是直流電源、交流電網、或可編程交流/直流電源。為模擬各種電網條件，可能包含電源故障模擬器。 驅動變頻器/控制器：根據電機類型（如永磁同步、感應異步、直流無刷等）提供相應的驅動控制。 高精度電參數測量儀：測量輸入電壓、電流、功率、頻率、功率因數、諧波等，計算輸入電功率。 3. 冷卻與溫控子系統 功能：為被測電機、加載設備、變頻器等發熱單元提供冷卻，并可控制測試環境溫度。 核心設備：冷卻水塔、水泵、管路、熱交換器、環境艙等。 4. 數據采集與控制系統 功能：這是平臺的“大腦和神經系統”。 控制：協調整個測試流程，如控制被測電機的啟停、調速，控制加載設備的負載大小，實現復雜的工況模擬（如按照預設的轉速-轉矩曲線運行）。 采集：高速、同步地采集來自所有傳感器（電氣、機械、溫度、振動等）的信號。 核心設備：工業計算機、PLC、實時控制器、高速數據采集卡、信號調理模塊等。 5. 軟件與分析子系統 功能：提供人機交互界面，執行測試序列，處理數據，生成報告。 核心模塊： 測試序列編輯：允許用戶以圖形化或腳本方式創建復雜的自動化測試流程。 實時監控與繪圖：在測試過程中實時顯示關鍵參數曲線。 數據分析與報告：自動計算效率、繪制效率MAP圖、生成符合標準的測試報告。 電機試驗平臺主要測試內容與目的 電機試驗平臺可完成以下典型測試： 性能特性試驗： 空載試驗：測量鐵耗、機械耗、空載電流等。 負載試驗：測量不同負載下的效率、功率因數、溫升、電流電壓等。 轉矩-轉速特性曲線：測量電機的比較大轉矩、啟動轉矩、工作區間等。 效率MAP圖：繪制在整個轉速-轉矩工作范圍內的效率等高線圖，是評估電機（尤其是新能源汽車驅動電機）能效的關鍵。 安全與可靠性試驗： 溫升試驗：驗證電機在額定或過載條件下，各部位溫升是否符合絕緣等級要求。 過載能力測試：測試短時過載和比較大轉矩能力。 耐久性與壽命試驗：模擬長期或苛刻工況運行，評估其可靠性。 環境適應性試驗：在高低溫、濕熱、振動等環境下測試性能。 合規性與認證試驗： 依據國家、國際標準或行業規范進行測試，以滿足產品認證要求。 電機試驗平臺應用領域 電機試驗平臺是電機研發、生產、質檢的核心裝備，廣泛應用于： 新能源汽車行業：驅動電機、輔助電機的研發與出廠測試。 工業電機行業：高壓/低壓交流異步電機、永磁同步伺服電機等。 家用電器行業：空調壓縮機電機、洗衣機電機等。 航空航天與特種設備：對重量、效率、可靠性要求相當高的特種電機。 電機試驗平臺核心技術要求與挑戰 測量精度：高精度的轉矩、轉速、電參數測量是獲得可靠效率數據的基礎。 動態響應與協調控制：要求加載設備能快速、準確地跟隨負載變化曲線。 系統對中：機械軸系的精和密對中是保證測量精度和系統安全運行的前提。 能量處理：傳統耗能式測功機產生大量熱能，而先進的“能量回饋式”系統可以將大部分電能回饋電網，節能環保，但對電網質量有要求。 自動化與智能化：現代平臺要求高度自動化測試流程，并能進行大數據分析和故障診斷。 總結 電機試驗平臺是現代電機技術發展的基石。它通過高度集成的機械、電氣、測控和軟件系統，將抽象的電機性能轉化為精和確、可視化的數據，貫穿于電機的設計驗證、生產質控和出廠檢驗全生命周期。其技術水平直接反映了電機研發與制造的先進程度，是推動電機行業向高和效化、高性能化、智能化方向發展不可或缺的關鍵設備。
