工業級T型槽裝配平臺重載｜抗震｜高精度基準平面

這真不是您需要的產品？
品　　牌：
河北威岳

直接提問 | 回首頁搜
出廠價：
3650

主要規格：
2000x4500mm

用　　途：
試驗裝配測量焊接檢測

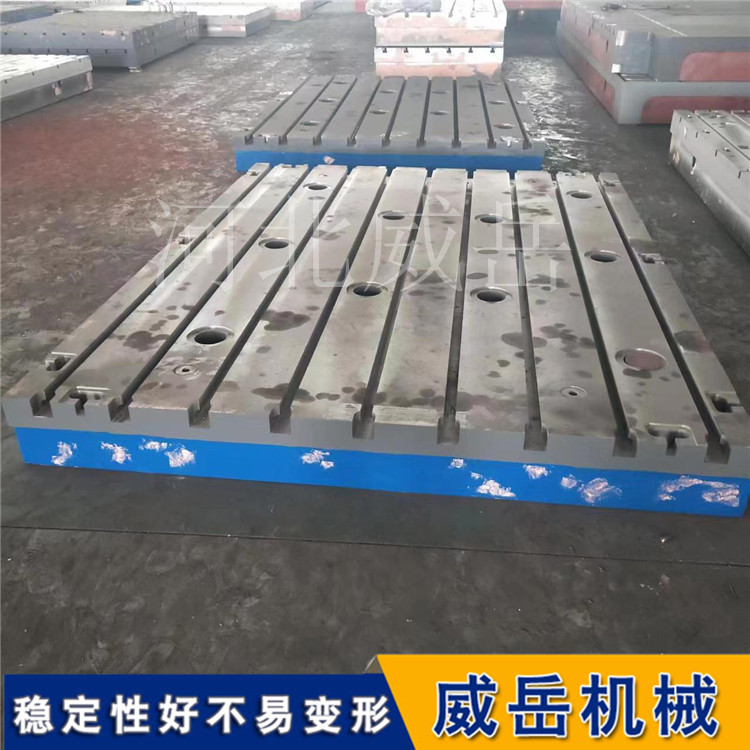

T型槽裝配平臺是一種工作面帶有標準T型槽的鑄鐵或鋼結構平臺。這些T型槽用于安裝和固定螺栓，配合各種壓板、擋塊、支撐件等工裝附件，從而實現對工件（通常是重型、大型工件）進行精和確的定和位、找平、支撐、壓緊和裝配。它就像一個多功能、高精度、強承載的“地基”，為各種制造和測量工作提供了一個基準平面和靈活的夾緊系統。 T型槽裝配平臺核和心構成與特點平臺本體材質：高強度灰鑄鐵（HT250/HT300）：比較常見。具有良好的耐磨性、減震性、剛性和穩定性，切削加工性能好，不易變形。大理石（花崗巖）：用于超和高精度檢測。熱膨脹系數小，穩定性相當佳，無磁性，不生銹，但脆性大，不適用于重載裝配。鋼制：通常為焊接件經去應力退火和精和密加工而成，承載能力更強，但減震性略遜于鑄鐵。結構：工作面經過精和密銑、刨、刮研或研磨，達到一定的平面度、直線度和粗糙度要求。底部有加強筋板，確保高剛性。 T型槽：標準：槽間距、槽寬、槽深有標準（GB）或國際標準。常見的T型槽螺栓尺寸有M16， M18， M20， M22等。作用：T型槽螺栓的頭部可在槽內自由滑動，方便調整位置，擰緊螺母后即可牢固鎖緊，形成強大的側向拉力。配套附件（關鍵組成部分） T型槽螺栓、螺母、墊圈：基礎的連接件。壓板：各種形狀和尺寸，用于直接壓緊工件。臺階墊鐵/等高塊：用于支撐和調平工件，確保基準面與平臺平行。直角板/角鐵：用于固定和支撐需要垂直裝配的工件。 V型塊：用于支撐和定和位圓柱形工件。定和位銷、擋塊：用于精和確定和位。千斤頂（可調支撐）：用于輔助支撐長工件，防止因自重變形。 T型槽裝配平臺主要應用領域大型設備裝配與總裝：如機床床身、印刷機械、發電設備、工程機械框架等的部件組裝和比較終總成。模具制造與裝配：為大型沖壓模、注塑模、壓鑄模的組裝和調試提供基準平臺。精和密測量與劃線：作為三坐標測量機、激光跟蹤儀等設備的理想放置基礎，或直接用于大型工件的精和密劃線和形位公差檢測。焊接工裝（重型焊接）：雖然不如三維孔系平臺調整快，但對于超重型、超大尺寸且批量較大的焊接件，T型槽平臺是更堅固、更經濟的工裝基礎。試驗臺與測試平臺：為產品性能測試提供堅固、水平的基礎。 T型槽裝配平臺選型與使用要點精度等級：根據用途選擇。裝配用一般為1-3級，精和密檢測用則為0級或00級。承載要求：根據比較重工件和載荷分布，確定平臺厚度和加強筋結構。尺寸規格：應大于工件投影面積，留出附件安裝和操作空間。可多塊拼接。安裝與調平：必和須安裝在穩固的地基（如減震溝）上，并使用可調墊鐵或地腳螺栓進行精和密調平，這是保證平臺精度的前提。維護保養：定期清潔，涂抹防銹油，避免撞擊和劃傷工作面。總結 T型槽裝配平臺是工業制造的“定海神針”，它以無與和倫比的剛性、穩定性和承載能力，為重型、精和密的生產活動提供了可靠的基礎。它和三維柔性焊接平臺并非替代關系，而是互補關系：一個專注于“重、大、固” 的基準與裝配，另一個擅長于“快、變、精” 的定和位與焊接，共同構成了現代工廠工裝體系的堅實基礎與敏捷觸角。
