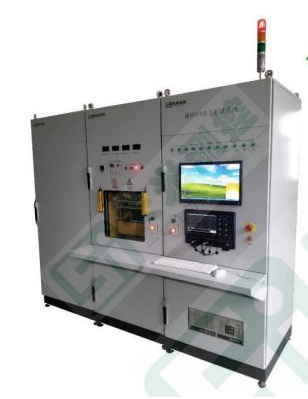

汽車級IGBT模塊的低電感動態特性測試系統

品牌型號：瑞士 LEMSYS / TRd 2015

（天光測控ST-AC1520##替代該系列產品）

??一、汽車級IGBT模塊的低電感動態特性測試系統產品簡述

? ? ? ? TRd 2015系列是一款專門針對汽車級IGBT模塊的低電感動態特性測試系統，提供30nH以內系統寄生電感，2000A/1500V動態輸出能力，5500A短路電流,?200度高溫平臺，適用于HPD，HP1，HP2，double side cooling等封裝形式的汽車級模塊。


二、汽車級IGBT模塊的低電感動態特性測試系統產品特點

1. 獨立的動態或靜態測試，或動靜態一體測試

2. 系統整體寄生電感低于30nH

3. 電流輸出能力10A到2000A(短路的5500A)

4. 電壓輸出能力從50V到1500V

5. 雪崩和短路測試可用。

6. IGBT測試完全符合IEC 60747-9-2.0版

7. 二極管測試完全兼容測試IEC 60747-2-2.0版

8. 可定制的測試選項

9. 完全符合國際安全標準

10. 提供自動測試平臺，實現和自動化機械的無縫連接

11. 無縫數據傳輸和數據統計分析

12. *新的圖形用戶界面

1. 系統整體寄生電感：<30nH

2. 電流輸出：10A-2000A

3. 電壓輸出：50V-1500V

4. 短路電流：*大5500A

5. 自動測試平臺：BTA 07 無縫兼容自動化測試產線

   ?

三、汽車級IGBT模塊的低電感動態特性測試系統測試能力

1. 柵極漏電流?IGES?：Ige?0?-?10μA,Vge?0-100V

2. 柵極閥值電壓?VGE(th)??：Vge?0?-?20V?,ice?0-2A

3. 導通特性?VCEsat：Vce?0?-?10V，Ice?0-8000A

4. 開通電阻 Rdson:0.1-500ohm

5. 正向特性?VF:Vf?0?-?10V，If?0.1-2000A

6. C-E擊穿電壓?VCES:??Ice?0.1uA-100mA?,Vce?0-10000V

7. 集電極關斷電流?ICES:?Vce0?-?10000V?Ice0.01?-?100mA

• 測試選件：

夾斷電壓 VP?

• 適用于模塊類型：

HPD，HP1，HP2，雙面散熱等封裝形式的汽車級模塊

了解更多 “天光測控ST-AC1520 IGBT模塊動態參數測試系統”產品詳情，請聯系我司市場部。
