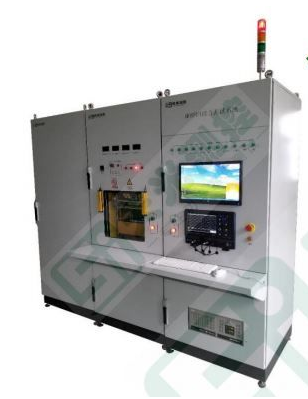

大功率浪涌測試系統

　　大功率浪涌測試系統的概述

　　浪涌(Electrical?surge)，?也叫突波，它包括浪涌電壓和浪涌電流。供電系統浪涌的來源分為外部(雷電原因)和內部(電網上大型負荷接通或斷開?(包括補償電容的投切))?。?

? ? ? ?浪涌電壓：是指瞬間出現超出穩定值的峰值電壓。? 電路在遭雷擊和在接通、斷開電感負載或大型負載時常常會產生很高的操作過電壓，這種瞬時過電壓，稱為浪涌電壓，是一種瞬變干擾。? 浪涌電壓現象日趨嚴重地危及自動化設備安全工作，消除浪涌噪聲干擾、防止浪涌損害一直是關系到自動化設備安全可靠運行的核心問題。現代電子?設備集成化程度在不斷提高，但是它們的抗御浪涌電壓能力卻在下降。在多數情況下，浪涌電壓會損壞電路及其部件，其損壞程度與元器件的耐壓強度密?切相關，并且與電路中可以轉換的能量相關。? 浪涌電流：? 是指電源接通瞬間或是在電路出現異常情況下產生的遠大于穩態電流的峰值電流或過載電流。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大?于穩態輸入電流。電源應該限制?AC?開關、整流橋、保險絲、EMI?濾波器件能承受的浪涌水平。反復開關環路，AC?輸入電壓不應損壞電源或者導致保險?絲燒斷。浪涌電流也指由于電路異常情況引起的使結溫超過額定結溫的不重復性正向過載電流。? 本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。作為電氣設備在接通瞬間的一種電流特性。對供電網絡及用電設備的安全都很?重要。工程中通常需要對浪涌電流進行抑制處理。而含有浪涌保護裝置的產品可以有效地吸收突發的巨大能量。? 浪涌保護就是利用非線性元器件對高頻浪涌的敏感設計的保護電路，簡單而常用的是并聯大小電容和串聯電感。以保護連接設備免于受損。

　　? ? 浪涌電流測試單元：

　　????大功率浪涌測試系統通過電容充放電原理產生?電流波形，根據不同測試條件，?設定好參數，再通過調節不同的電感值來改變不同的電流寬度來輸出測試要求的電流值，測試的電壓和電流波形同時被采集到示波器和相關的控制電路，

　　反饋給PLC,由HMI顯示結果；? PLC控制單元：

　　????全程?PLC?控制，PLC?主要對工作時?序、開關動作等進行控制，并對測試?數據進行采集且與HMI(人機界面)?進行通訊，由?HMI顯示測試結果。完成整個系統的自動控制功能；PLC控制開關動作，且對系統中主要開關

　　的工作狀態實時監控，并與硬件互鎖，實現了可靠的安全控制功能；

　　HMI控制單元：

　　HMI對以下參數進行設定：

　　試驗次數?/?重復時間? 漏?電?流???/?電容電壓??

　　電容選擇?/?脈寬選擇??? VD/VR選擇? 設定完畢后可在測試界面中選擇并調用參數? ????????????功能指標：

　　??????????????????????????????????????????????技術指標

　　??測試參數

　　?????????????????電流能力

　　?????????17.7mS? ??????????????????80kA

　　????????浪涌電流????????阻斷電壓????????????????? ????????????????????脈寬

　　?????????10ms???????????????15.3ms? ???????????????17.7ms

　　?阻斷漏電流

　　????????電容電壓?脈沖次數
