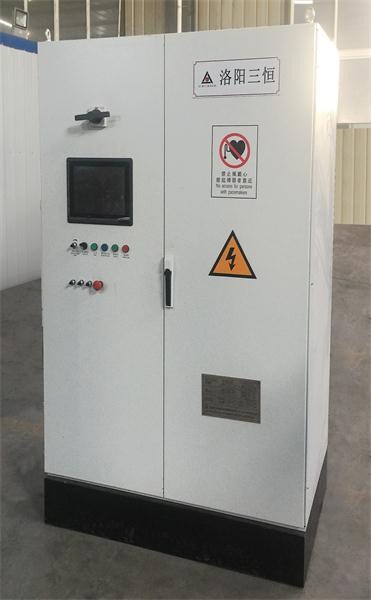

功能及用途： 高頻感應加熱電源的觸發控制電路
    在不考慮觸發、驅動隔離電路和開關器件的時延等延時情況下，無需進行相位補償，所以，對VCO的腳3輸出的三角波應由構成相位補償電路的比較器進行過零比較，形成方波信號。該方波的前沿與ua形成的方波前沿進行鎖相，實現無相差頻率跟蹤；由此，使三角波與ua正弦波保持同相，且無相位差的固定相位關系。三角波再分別與正、負直流電壓U1和U2進行比較，得到具有重疊區的兩路觸發脈沖uo1和uo2，uo1和uo2與ua同相位，且實現了無相差頻率跟蹤。圖2示出各點波形及相位關系。由上述原理可知，在不考慮電路延時情況下，脈沖對逆變器的觸發使其輸出電流io與ua相位差為零，從而實現了零電壓開關（ZVS）。由于實際電路都存在時延，為了使逆變器的io與ua相位差為零，必須采取相位補償措施。
