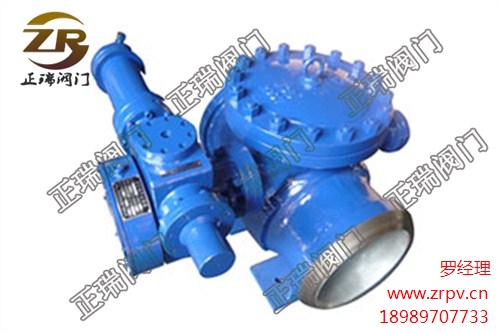

快速關閉抽汽止回閥由閥門主體三偏心止回閥和助關系統裝置及外圍管線路等組成，其三偏心密封結構，密封效果佳、使用壽命長；其蝶板采取大角度斜置于閥體內，閥門關閉路程短，加上助關系統作用，閥門關閉更迅速。

用途和主要性能規范

用途

本閥是采用氣壓蓄能彈簧釋能助關的金屬硬密封止回閥，它適用與汽輪機抽汽管路系統。當汽輪機緊急關閉時，此閥門用來防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。

主要性能規范

執行控制器的性能與要求

執行標準

☆ 執行標準

設計參照GB12238的標準規定

結構長度按企業標準規定執行

法蘭按GB9113-2000標準執行

檢查與試驗按GB-T13927標準

工作原理和結構說明

 工作原理

快速關閉抽汽止回閥由閥門主體三偏心止回閥和助關系統裝置及外圍管線路等組成，其三偏心密封結構，密封效果佳、使用壽命長；其蝶板采取大角度斜置于閥體內，閥門關閉路程短，加上助關系統作用，閥門關閉更迅速。

 結構說明

見外形連接尺寸圖（附后）

主要零件材料

安裝、維護與使用注意事項

 安裝

1、安裝前應仔細閱讀產品使用說明書，核查閥門型號規格是否與所需相符。

2、安裝前檢查閥門內腔和密封面，不允許有污垢附著；連接管道內須***干凈，不得有異物存在。

3、安裝使用前應進行閥門的啟閉試驗。

4、閥門可安裝在水平管道或垂直管道上，請正確了解現場管道內介質流向，其安裝方向必須為以下圖示之一。切勿反裝。

5、安裝時應使閥門保持關閉狀態。

6、氣壓管線路連接裝配時，應把氣壓管路和接頭內的雜務清理干凈，以防堵塞。

維護與使用注意事項

1、閥門應存放在干燥得室內，堆放整齊，不允許露天存放，以防損壞和腐蝕。

2、若閥門長期存放的，應定期檢查，并在加工面上涂防繡油。

3、應定期檢查閥門及其相關的管線路情況。應定期清潔閥門。

4、閥門在冬天或北方寒冷的地區，開始可能出現微量的泄漏，這不屬于質量問題，待使用時即恢復正常。

5、注意：本閥門的助關裝置中有彈簧，用戶如需拆卸維修時應準備相應規格的不同長度的螺栓，逐個替換原有螺栓，拆卸時使彈簧蓄積的能量逐漸釋放，防止彈簧能量急劇釋放造成事故。
