蓄能器式液控蝶閥液控蝶閥水輪機進水蝶閥 正瑞供

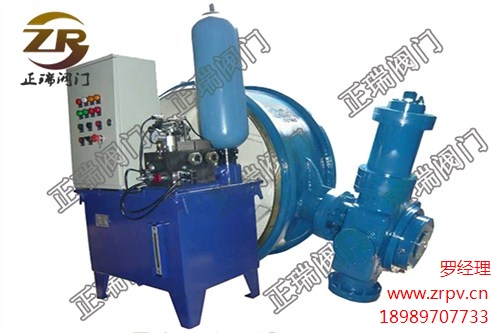

HD742X 蓄能器式液控蝶閥：

一、用途與功能：

A、裝在水廠、電廠、鋼鐵冶煉廠、造紙、化工、市政建設等系統的給排水泵站的水泵出口處，替代止回閥和閘閥的功能，作截止、止回用；

B、裝在水電站的水輪機進口處，用作水輪機進水閥；

C、裝在各種非腐蝕性氣體、煙氣管路中，作截止用。

能按照預設的啟閉程序，在正常供電或突然斷電的情況下，都可以自動按照預定時間和角度分快、慢二階段關閉；既能開關管路，又能以緩閉的形式有效減少破壞性水錘，有效實現管路的可靠截止，更保護了管路或管路設備。

二、該產品主要有如下特點：

1、   可取代水輪機進口/水泵出口處原電動閘閥的功能，機、電、液系統集成為一個整體，減少占地面積及基建投資。

2、   電液控制功能齊全，無需另外配置即可以作為一個獨立的系統單機就地調試、控制；也可以作為集散性控制系統（DCS）的一個設備單元，通過I/O通道由中央計算機進行集中管理，與水輪機、旁通閥及其他管道設備實現聯動操作；并配有手動功能，無動力電源時也可以實現手動開、關閥，滿足特殊工況下的閥門調試、控制要求。

3、   可控性好，調節范圍大、適應性強。電液控制系統設有多處調節點，可以按不同的管道控制要求進行啟閉程序設置，保證在滿足開、關閥條件時，閥門能夠自動按預先設定的時間、角度開啟和分快關、慢關兩階段。并能實現無電關閥，有效減少破壞性水錘，防止水輪機組飛逸事故的發生，降低管網系統的壓力波動，保障設備的安全可靠運行。

4、   主閥密封面為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕松、密封可靠；并有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小通徑蝶板設計成流線型平板結構，大通徑蝶板設計成雙平板桁架式結構，排擠小，水流平順，閥門流阻系數小，節能效果明顯。

水輪機進水蓄能器式液壓控制蝶閥是水電中管線系統截斷或接通介質的理想設備，適用于裝在水輪機前的壓力鋼管處，作為水輪機進水閥，其作用為：

1、水輪機發生事故且導葉不能關閉時，動水關閉閥門，緊急關閉截斷水流，防止水輪機發生飛逸，確保機組安全。

2、機組停機備用時，關閉閥門，截斷水流，防止水輪導葉長期漏水，既減少水能損失，又可防止在導葉端面和立面處產生間隙氣蝕。

3、機組停機檢修時，靜水關閉閥門，截斷水流。
