西安上太儀表專業生超聲波明渠流量計，巴歇爾槽，感謝您的關注，歡迎致電洽談。
我公司STM系列超聲波明渠流量計性能可靠，量程比寬，配合巴歇爾槽、矩形堰、三角堰，廣泛應用于污水處理、環保工程、水利灌溉工程等。具有同介質非接觸測量，節省場地，工作可靠。
【產品標準配置】

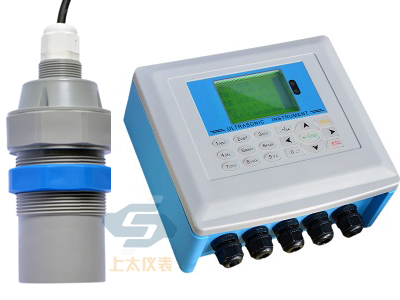

1、壁掛式主機，3英寸點陣式中文液晶顯示，18鍵全鍵盤，操作簡單；
2、標準輸出：一路4～20mA輸出，一路RS485(支持modbus協議)
3、超聲波液位傳感器（量程0.3～5m）；
4、10米專用屏蔽信號電纜；
5、標準巴歇爾槽、三角堰、矩形堰、等寬堰等(產品標準：JJG711-90 )
【超聲波明渠流量計特點】
• 超聲波非接觸式液位測量，完全不影響流速，液位測量準確，是理想的液位儀；
• 探頭功耗低，安裝簡便，易定位，適用條件廣，輸出標準4-20mA電流信號，可單獨做液位儀使用；
• 流量積算儀操作簡便，適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等；；
• 流量積算儀控制功能齊全，兩路繼##器等)；
• 超聲波探頭可選防腐，防爆，小盲區，超低功耗，大量程等特殊型號產品；
• 本產品可配備U盤、微型打印機及后備蓄電池，方便用戶采集保存數據或者；
非滿管狀態流動的水路稱作明渠(open channel)，測量明渠中水流流量的儀表稱作明渠流量計。明渠流量計應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。工業和公用事業常用測量污水的明渠流量儀表按測量原理大體可分為堰法和測流槽兩種。堰式流量計的特點：結構簡單，安裝方便，測量精度和可靠性好；但因水頭壓損，需要下游較暢通。
測流槽式流量計的常用測流槽有多種形式。最常用的是安裝在矩形明渠的巴歇爾槽(ParshaII fIume,簡稱P槽)。巴歇爾槽流量計的特點：幾乎不受管壁粗糙度等條件變化的影響，測量值的長期變化小；巴歇爾槽的水頭損失在非滿管流儀表中屬于較小的，并且?guī)缀醪槐負鷳n固體物的沉淀和堆積；
在通常情況下，對于測量較小流量的明渠(<20噸/小時),常常采用堰式流量計的結構，大于該流量值的情況下，可以根據用戶實際工作情況酌情選用巴歇爾槽流量計或者堰式流量計。
1、明渠流量計基本原理當被測介質全部通過巴歇爾槽形成自由流時，其流量與巴歇爾槽上游水位的關系為Q=C×Hn 式中C、n為節流系數，H是上游水位高度，通過測量水位的高度再進行一系列換算就可以得出相應的瞬時流量。
本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。超聲波經過t1時間，走過E1距離，碰到液面。一部分超聲波能量被液面反射，并被探頭接收，由此得出探頭到液面的距離。1.1 超聲波明渠流量計配套巴歇爾槽常用流量范圍：
┌───────────────────────┐
│規格(喉道寬mm)│流量范圍（m3/h）
├───────────────────────┤
│小型1號(b=25 ) │0.32～20
├───────────────────────┤
│小型2號(b=51 ) │0.65～50
├───────────────────────┤
│小型3號(b=76 ) │2.77～115
├───────────────────────┤
│小型4號(b=152) │5.40～400
├───────────────────────┤
│小型5號(b=228) │9.00～900
├───────────────────────┤
│標準7號(b=300) │12.6～1500
├───────────────────────┤
│標準8號(b=450) │16.2～2250
├───────────────────────┤
│標準9號(b=600) │45.0～3000
├───────────────────────┤
│標準10號(b=750) │90.0～3960
├───────────────────────┤
│標準11號(b=900) │108～4500
├───────────────────────┤
│標準12號(b=1000) │108～5400
├───────────────────────┤
│標準13號(b=1200) │126～7200
├───────────────────────┤│標準14號(b=1500) │162～9000 │0.045～2.5
├───────────────────────┤
│標準15號(b=1800) │288～10800│0.08～3
└───────────────────────┘2、主要技術指標
STM-7000ABSI 超聲波明渠流量計 流量范圍： 0 ~ 10000 M3/h 功 耗： < 3W 環境溫度： -20℃～60℃ 精度等級： ± 2.5%FS 顯示方式： 3寸點陣式液晶顯示 電 源： 220VAC / 24VDC 累計流量： 斷電數據不丟失 通訊方式： RS485接口(支持modbus協議) 防護等級： IP67（傳感器） 輸出信號： 4～20mA
3、巴歇爾槽結構巴歇爾槽的標識尺寸是喉道寬“b”。首先根據應用需要的流量，從“附錄一巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再從“附錄二、巴歇爾槽構造尺寸”中查出對應喉道寬等于“b”的巴歇爾槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇爾槽尺寸：（摘自JJG 711-90）
類
別序
號喉道段
收縮段
擴散段
墻高
（m）b(mm)
L
N
B1
L1
La
B2
L2
K
D
小
型1
25
0.076
0.029
0.167
0.356
0.237
0.093
0.203
0.019
0.23
2
51
0.114
0.043
0.214
0.406
0.271
0135
0.254
0.022
0.26
3
76
0.152
0.057
0.259
0.457
0.305
0.178
0.305
0.025
0.46
4
152
0.305
0.114
0.400
0.610
0.407
0.394
0.610
0.076
0.61
5
228
0.305
0.114
0.575
0.864
0.576
0.381
0.457
0.076
0.77
標
準
型6
250
0.60
0.23
0.78
1.325
0.883
0.55
0.92
0.08
0.80
7
300
0.60
0.23
0.84
1.350
0.902
0.60
0.92
0.08
0.95
8
450
0.60
0.23
1.02
1.425
0.948
0.75
0.92
0.08
0.95
9
600
0.60
0.23
1.20
1.500
1.0
0.90
0.92
0.08
0.95
10
750
0.60
0.23
1.38
1.575
1.053
1.05
0.92
0.08
0.95
11
900
0.60
0.23
1.56
1.650
1.099
1.20
0.92
0.08
0.95
12
1000
0.60
0.23
1.68
1.705
1.139
1.30
0.92
0.08
1.0
13
1200
0.60
0.23
1.92
1.800
1.203
1.50
0.92
0.08
1.0
14
1500
0.60
0.23
2.28
1.95
1.303
1.80
0.92
0.08
1.0
15
1800
0.60
0.23
2.64
2.10
1.399
2.10
0.92
0.08
1.0
16
2100
0.60
0.23
3.00
2.25
1.504
2.40
0.92
0.08
1.0
17
2400
060
0.23
3.36
2.40
1.604
2.70
0.92
0.08
1.0
巴歇爾槽材質：不銹鋼；玻璃鋼；PVC
【明渠污水流量計安裝步驟】
第1步：巴歇爾槽放入明渠中，保持槽子水平，巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
第2步：在巴歇爾槽左右用混凝土澆灌固定。為保證槽子不變形，大槽子（10#以上）內部要有支撐，或者兩側用輕質材料填充，再澆灌混凝土，保證槽子不凸出。水流必須全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。1、安裝巴歇爾槽，或者其他測流槽、堰（無喉道槽、矩形槽、三角堰等）；
2、將超聲波探頭固定在測流槽支架上。如果是巴歇爾槽，支架位置應該在收縮段的1/3處；一般的三角堰、矩形堰要安裝在堰板上游，距離堰板相當于最da過堰水深的3倍～4倍（指流量剛好等于零時液位為零，流量增到最大時對應的液位），支架高度40cm；如下圖
3、超聲波探頭必須牢靠固定在支架上，不能活動。如果探頭不穩定有松動，水位基準點就變化了，影響測量的準確度。探頭要垂直對準水面，不能歪斜。
4、超聲波明渠流量計使用需設置探頭安裝高度。
【生產能力】年產一萬套【公司網站】www.styb.cn
【銷售熱線】029-84211211，13759878187
關注微信服務號,服務更便捷！
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
