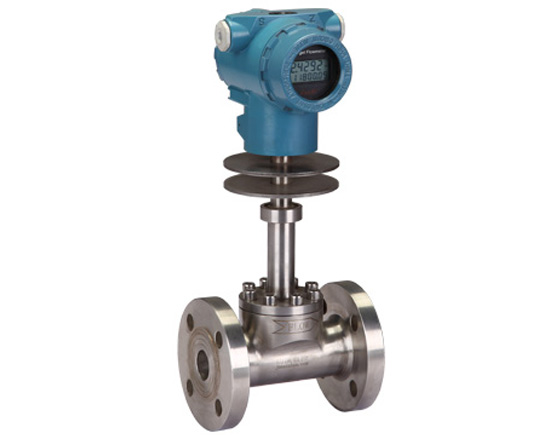

STF系列粗苯流量計采用新型電容力感應式傳感器，靈敏度高，無可動部件壓損小，應用于粘度高、易凝堵、流速慢的流量計量場合，適用粗苯、富油、貧油等粘稠介質計量，計量準確，性能可靠免維護。STF系列粗苯流量計無可動部件，靈敏度高，最低可測流速達0.08m/s，抗凝堵，在此類介質有很好的適應性。

     粗苯是煤熱解生成的粗煤氣中的產物之一,經脫氨后的焦?fàn)t煤氣中回收的苯系化合物，其中以苯含量為主，稱之為粗苯。自煤氣回收粗苯最常用的方法是洗油吸收法。為達到90%～96%的回收率，采用多段逆流吸收法。吸收溫度不高于20～23℃。終冷后的煤氣含粗苯25～40g/m3， 進入洗苯塔，塔上噴淋洗油，煤氣自下而上流動，煤氣與洗油逆流接觸，洗油吸收粗苯成為富油，富油脫掉吸收的粗苯，稱為貧油，貧油在洗苯塔吸收粗苯又成為富油。富油含苯2～3%，貧油含苯不大于0.5%。富油脫苯合適的方法是采用水蒸氣蒸餾法。

【流量計產品參數】

【粗苯流量計產品特點】

◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。

【粗苯流量計產品原理】

STF系列智能型粗苯流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度(kg/m3)
v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

STF系列重油流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

【粗苯流量計安裝注意事項】

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。

◆因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
◆插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆流量計殼體必須可靠接地，若無接地條件應向廠方說明；
