水泥電動抗折試驗機出口銷售至美國、歐洲、東南亞、日本、韓國、俄羅斯、非洲、中東等國家和地區(qū)。面對當今競爭日益激烈的市場，魅宇人將以更優(yōu)惠的價格、更優(yōu)質的產品、更完善的售后服務，爭取更大的市場份額。公司銷售水泥電動抗折試驗機、混凝土含氣量測定儀、斯托默粘度計、鋼筋標點機、涂層杯突試驗機、混凝土振篩機、漆膜磁性測厚儀、刮板細度計、漆膜劃格器、漆膜沖擊器、鉛筆硬度計、T型彎折儀、混凝土振動臺、熒光紫外老化箱等。建筑膠粘接拉力試驗機 www.chem17.com/st255513/Product_25719373.html

水泥電動抗折試驗機參數(shù)：
◆標準：GB/T17671、GB3350、ISO679。
◆單杠桿時：1000N 。
◆雙杠桿時：5000N 。
◆示值精度：±1% 。
◆單杠桿試驗力比（上梁臂距比）（最大）：10/1 。
◆雙杠桿試驗力比（下梁臂距比）（最大）：50/1 。
◆加載速率（雙杠桿）：50N/S 。
◆單杠桿：（10±1）N/s 。
◆雙杠桿：（50±5）N/s。
◆加荷輥及支撐棍直徑：￠10mm 。
◆支撐棍距：100mm。
◆拉架板間距：46mm。
◆示值相對誤差：<±1% 。
◆包裝尺寸：1280×480×840mm 。
◆毛重/凈重：150/85kg 。
◆電壓功率：220V/15W 。

水泥電動抗折試驗機故障排除：

故 障 現(xiàn) 象

原 因

排 除 方 法

試塊斷裂后游動砝碼前沖一段距離

游動砝碼內半螺母磨損

更換半螺母

大杠桿失去平衡

平衡位置走動

游動砝碼未回到原有零位

重新調整后鎖緊

轉動絲桿，調整到零位

游動砝碼上按鈕不回復

按鈕孔內有臟物或毛刺

復回彈簧失效

清洗，除毛刺

更換彈簧

游動砝碼移動時出現(xiàn)停滯

絲桿和大杠桿平面或砝碼內滾動軸承有臟物

清洗絲桿和大杠桿及砝碼內軸承

電機不能啟動

絲桿轉動部分卡死

電機及電器元件損壞

清洗，去毛刺

更換元件

大杠桿擺動一下即停

大杠桿支承刀刃損壞

刀刃承間有臟物卡住

更換修理刀刃

清理刀刃承

抗折強度按下式計算：
Rf=3Pe/2bh2=0.234P
其中：Rf——抗折強度kg/cm2
P——破壞荷重kg
e——支撐圓柱中心距10cm
b、h——試件斷面寬及高均4cm
試驗中可直接從標尺寸上讀取抗折強度值，**MPa。

水泥電動抗折試驗機安裝：
◆水泥電動抗折試驗機的安裝：
①將電動抗折試驗機主體放在工作臺上，調好水平。
②把主杠桿組件裝在托架上，裝在懸掛組件和副杠桿連接起來，將固定刀座的擋板上，接上電源。
◆水泥電動抗折試驗機的拆箱：
⑴、打開運輸箱上蓋取下塑料薄膜罩。
⑵、取出主副杠桿、主機和其他零件，去掉包裝紙，做清潔除塵工作。
◆水泥電動抗折試驗機安裝地點的環(huán)境要求：
⑴、電動抗折試驗機應安裝在牢固的工作臺上，室內溫度攝氏17∽25℃
⑵、避免水蒸氣、腐蝕氣的侵入。

水泥電動抗折試驗機維護：
◆水泥電動抗折試驗機不應在有腐蝕氣體和強磁場的環(huán)境中使用。
◆水泥電動抗折試驗機備有防塵罩，用畢蓋好，防止灰塵侵入。
◆水泥電動抗折試驗機的刀子和刀墊應定期用無水酒精醮濕稠布揭試防止刀刃接觸部位沾染灰塵和油污。

水泥電動抗折試驗機使用方法：
◆保持杠桿平衡，在使用中要經(jīng)常注意杠桿平衡，檢查平衡是否松動并緊固好。
◆檢查上下卡具是否在一中心線上，支撐圓柱是否干凈、磨損、轉動自由下卡具是否運動自由。
◆在將試塊放入抗折夾具時要按水泥擋板放正，并調整夾具使杠桿有一個在試體折斷時接近平衡狀態(tài)的仰角。
◆試驗：按上述幾點檢查后卡好試塊即可開始試驗，按啟動電鈕電機帶動絲杠轉動游從“0”開始移動加荷，當加到一定數(shù)值時試體折斷，主尺一端定位觸桿壓開微機開關電機停轉游停止，此時記下數(shù)值，就完成一次試驗過程。

水泥電動抗折試驗機操作規(guī)程：
◆按動啟動按鈕指示燈亮電機帶動絲杠轉動，油移動加載，當加到一定數(shù)值是試體折斷，即可在主尺下邊的刻度上讀取抗折強度的數(shù)值，抗折強度結果取三塊試體平均值并取整數(shù)值。當三個強度值中有超過平均值±10%的，應剔除后再平均，其平均值作為抗折強度試驗結果。
◆試驗前須擦去試體表面附著的水分和砂粒，清除夾具上圓柱表面粘著的雜物，試體放入抗折夾具內，應使側面與圓柱接觸。
◆調整夾具，在試體放入前應使杠桿成平衡狀態(tài)。在試體折斷時盡可能地接近平衡位置。

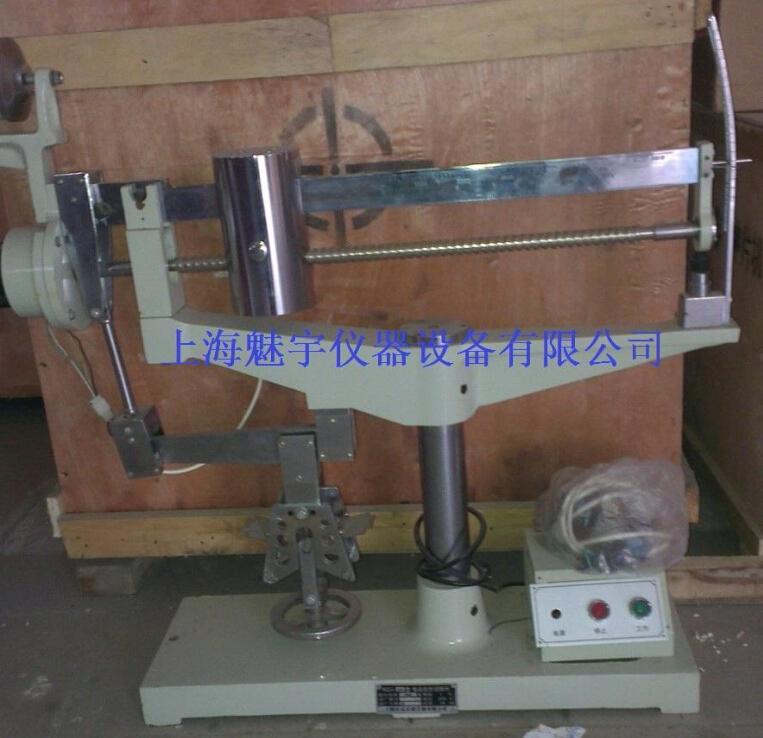

水泥電動抗折試驗機構造：
本試驗機有底座、立柱、上梁、長短拉桿、大小杠桿、揚角指示板、抗折夾具、游動砝碼、大小平衡、傳動電機、傳動絲桿、及電器控制箱等零部件組成。

水泥電動抗折試驗機用途：
水泥電動抗折試驗機主要作為水泥廠、建筑施工單位及有關專業(yè)院校科研單位做水泥軟練膠砂抗折強度檢驗用，并可作其他非金屬脆性材料的抗折強度檢驗。
