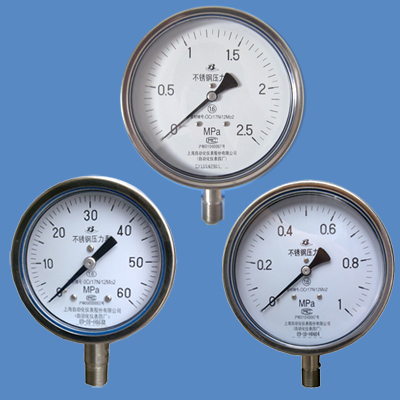

壓力表不銹鋼

這真不是您需要的產品？
品　　牌：
天技源儀表

直接提問 | 回首頁搜
出廠價：
180

主要規格：
YB

用　　途：

不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。　　對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。主要技術指標不銹鋼壓力表主要技術指標: 標度范圍、精確度等級　　表盤直徑（mm）標度范圍(MPa) 精度度等級(%) ￠50 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 2.5 ￠60 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 2.5 (1.6) ￠75 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 1.6 (1.0) ￠100 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 1.6 (1.0) ￠150 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 1.6 (1.0) 　　注：括號內的精度等級僅供特殊訂貨。使用環境溫度：-25~70℃(外殼內充液) -40~70℃(外殼內不充液) 溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)　抗工作環境振動：V·H·4級(外殼內充液)　V·H·3級(外殼內不充液)　重量：　　0.2kg (Y-50)　　　0.35Kg(Y-60)　　　0.55Kg(Y-75)　　　0.85Kg(Y-100)　　　0.95kg (Y-150) 導壓系統及外殼等材質　　零件名稱材料牌號接頭 0Cr18Ni9(304) 0Cr17Ni12Mo2(316) 彈簧管 0Cr18Ni9 Ti(321) 0Cr17Ni12Mo2(316) 外殼 0Cr18Ni9 安裝方式及外形尺寸　　不銹鋼壓力表安裝方式及外形尺寸　　　安裝注意事項: 　　1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。　　（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。　　（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。　　（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。過程連接尺寸壓力表直接安裝式儀表的主要安裝尺寸。具體如下圖和表　　外客公稱直徑D mm 接頭尺寸(mm) d L d 1 60 M14×1.5 14 5 100 M20×1.5 20 6 150 200 250 注:當對儀表接頭螺紋有特殊要求時，用戶與廠商協商解決　　根據不同的需求，可以協商選用多種不同的連接方式。　　耐震型外殼防護等級：IP54, IP55,IP65,IP66 　　IP防護等級是由兩個數字所組成，第一個數字表示防塵、防止外物侵入的等級；第二個數字表示防濕氣、防水侵入的密閉程度。數字越大，表示其防護等級越高，兩個標示數字所表示的防護等級如下描述：　　IP54 特點：防塵、防水。　　第一個字母5代表：防塵；第二位字母4代表：防止飛濺的水侵入，　　IP55 特點：防塵、防水。　　第一個字母5代表：防塵；第二位字母5代表：防止噴射的水侵入，　　IP65 耐震密封性較好；優點：防塵、防噴水。用于耐震及防爆儀表及現場環境惡劣的場合。　　第一個字母6代表塵封，防塵密封。第二位字母5代表：噴水，　　IP66特點：防塵、防水。　　第一個字母6代表塵封，防塵密封。第二位字母6代表：防止大浪的入侵。　　IP65的耐震表上含有防爆塞，防爆塞作用：防止管道壓力過大，導致介質從壓力表正面噴出傷到，故在后面安裝防爆塞。
