液位計差壓

這真不是您需要的產品？
品　　牌：
天技源儀表

直接提問 | 回首頁搜
出廠價：
2800

主要規格：
CYJ

用　　途：

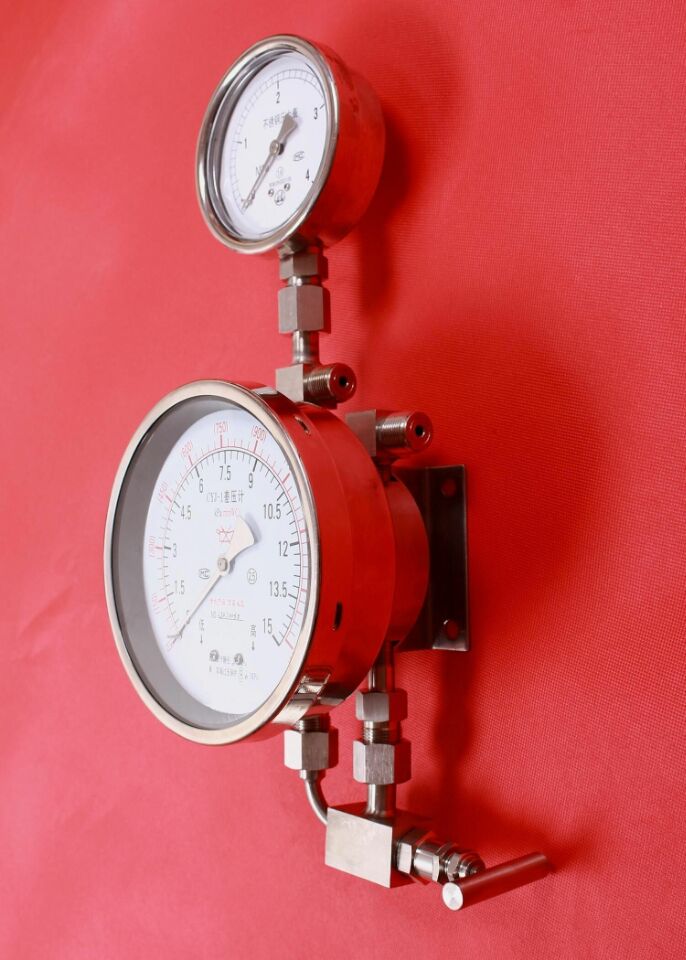

CYJ型雙波紋管差壓液位計，CYJ-1差壓計一、概述 CYJ型雙波紋管差壓液位計主要應用于低溫液體容器(貯槽、貯罐)的液位高度測量，如液氧、液氮、液氬、液態二氧化碳和液化天然氣等，也可用于氣體、液體的流量測試(瞬時)。二、結構及工作原理該產品在其關鍵元件中心板兩端連接低壓波紋管組件和高壓波紋管組件。波紋管組件內包括一對(或兩對)彈簧元件，高、低壓波紋管之間用一中心軸相連。該中心軸與裝在中心板內的扭力管組件正交，整個腔體充滿工作液。扭力管組件的芯軸通過連桿機構與鐘表系統連接，鐘表系統的芯軸上安裝指針，直接在圓刻度盤上指示讀值。在高、低壓波紋管組件的外端分別裝有帶管接頭的壓力室。差壓液位計的感測部分是基于位移平衡原理工作的。當工作介質液體(或氣體)經過節流裝置所產生的差壓分別經過高壓閥和低壓閥進入感測部分的高壓室(HP)和低壓室(LP)時，由于壓差作用使波紋管帶動彈簧產生位移，由中心軸橫向運動帶動扭力管組件芯軸產生旋轉運動，扭力管芯軸旋轉0～9°；通過鐘表機構進行放大后帶動指針旋轉0～270°，感測部件測得差壓用毫米水柱（mmWC）和千帕表示。在高壓波紋管外端聯接有溫度補償裝置，使之在工作溫度范圍內差壓液位計讀值溫漂極小。本差壓液位計只作液位差壓指示，不能作計量收費依據。三、技術性能、參數 3.1 精度等級：2.5級 3.2 公稱工作壓力：2.5MPa (≤4 MPa) 3.3 測量范圍： 0～15kPa（0～1500㎜WC） 0～20kPa（0～2000㎜WC） 0～25kPa（0～2500㎜WC） 0～30kPa（0～3000㎜WC） 0～50kPa（0～5000㎜WC） 0～75kPa（0～7500㎜WC） 0～100kPa（0～10000㎜WC） 0～125kPa（0～12500㎜WC） 0～150kPa（0～15000㎜WC） 0～200kPa（0～20000㎜WC） 0～250kPa（0～25000㎜WC） 0～350kPa（0～35000㎜WC） 3.4 工作環境 ⑴溫度：-40～+70℃； ⑵相對濕度：≤95%； ⑶大氣壓力：86kPa～106kPa。 3.5 外形尺寸：φ190×135 3.6 重量：約3.2kg 四、安裝與使用 4.1 安裝使用前應先檢查指針是否對零，可將差壓液位計輕輕搖晃。垂直于地面安裝。如指針不對零要進行調零（具體方法見第6條）。 4.2 安裝方法見圖1：固定方法有兩種，可以根據用戶需要而選擇。一種是利用差壓液位計表盤背面的4個M6螺釘孔（表盤為φ152即Ⅰ型；φ100Ⅱ型，見圖2），在安裝板上鉆4個φ7的孔用M6螺釘直接固定在安裝板上。另一種是利用差壓液位計自帶的安裝支架（見圖2）。孔距為70*70的4個φ9的孔，用M8的U形螺栓安裝在管道上 4.3 安裝時注意表面要垂直于地面，高、低壓接頭不可接錯，管接頭為M18*1.5，安裝時需小心謹慎，不可碰撞和敲打。 4.4 使用時為防止差壓液位計損壞，應嚴格遵守開停表步驟：當高、低壓閥及平衡閥都關閉的情況下，開表時應先打開平衡閥，然后慢慢開啟高壓閥、低壓閥，最后再關閉平衡閥。這時指針指示讀數即為該儲槽液面高度。停止測量時應先開平衡閥，再關閉高壓閥、低壓閥，最后再關閉平衡閥。五、維護與維修定期檢查高低壓閥及其接頭是否有泄漏。如需拆卸和維修，必須由專業人員進行或通知我公司維修。六、故障與處理辦法 1.差壓液位計靜置時，指針偏移零上、零下1-3小格。 (1)打開表蓋； (2)用手指按住指針端部； (3)用T型螺絲刀輕旋指針芯； (4)松開手指； (5)重復以上步驟，直至指針回零(注：指針回零后仍可保持2.5級準確度；液位計應垂直于地面安裝)。 2.貯槽(或槽車)內液體高度變化時，差壓液位計指針停止于某刻度不動。將儀表退回制造廠家檢查。 3.關閉平衡閥，差壓液位計處于工作狀態時，指針停止于滿刻度或零位以下不動。檢查貯槽(或槽車)上下管路有無堵塞現象；檢查低壓閥、高壓閥、平衡閥的開關動作是否符合操作規程。 4.使用過程中指針抖動。檢查高壓閥、低壓閥和平衡閥的連接是否有漏氣現象。七、驗收與存放 7.1 用戶收到產品包裝箱后，應先根據裝箱單對產品及其附件、備件進行驗收。 7.2 打開專用盒取出差壓液位計，檢查是否完好無損，如有問題請及時聯系我公司。 7.3未安裝使用的差壓液位計，應存放在環境溫度0～＋40℃，空氣濕度不大于80%的室內，周圍環境空氣中不應含有腐蝕性氣體。若存放期超過半年，應進行檢定，合格后方能使用。八、售后服務 安徽天馬集團儀表有限公司堅持“質優為本，服務取信”的宗旨。竭誠為客戶提供優質產品和滿意的服務。歡迎用戶反饋產品使用中的相關信息，用戶在安裝、使用和檢定中遇有疑難，安徽天馬集團儀表有限公司將按用戶要求及時給予技術支持。
