水泥樣品MRI成像效果測試

這真不是您需要的產品？
品　　牌：
泰紐

直接提問 | 回首頁搜
出廠價：
0

主要規格：
MesoMR

用　　途：

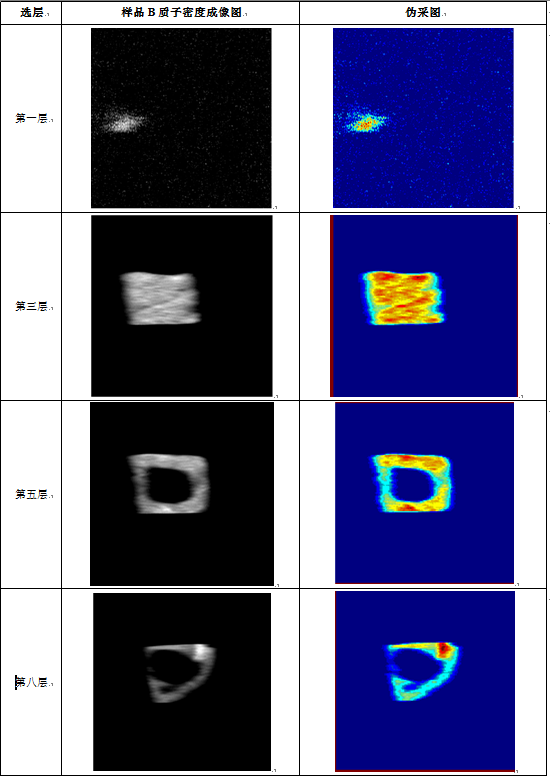

測試樣品名稱：水泥樣品MRI成像效果測試　測試儀器名稱：MesoMR 核磁共振孔隙結構分析與成像系統(紐邁科技) 　測試序列與參數： MSE序列,采用MSE成像序列對A、B兩種樣品的橫截面進行質子密度像,圖像最終均以BMP的格式保存. 　測試過程與結果：對進行飽和處理的水泥樣品進行成像分析，因?yàn)楹舜艧o損、無任何前處理的優點，成像時可采集完整樣品的圖像（選層厚度4.3mm）。　　樣品飽水成像：圖中MRI所成像為質子密度像，質子密度像能客觀反映樣品中水分的分布，不管是大孔隙中水還是小孔隙中的水，都能圖像中顯現出亮度。質子密度成像中，亮度越亮（偽采圖中顯示越紅），表示這部分區域的水分越多，反映著水泥樣品中這部分孔隙較大、較密集；圖像中亮度越暗（偽采圖中顯示越藍），表示這部分區域的水分越少，反映著水泥樣品中這部分孔隙較小、較分散。飽水處理后MRI圖像如下圖所示，圖中為A樣品部分層數成像（共10層）。樣品經過飽油處理后MRI圖像如下圖所示：（共12層，選取其中部分顯示），質子密度成像中，亮度越亮（偽采圖中顯示越紅），表示這部分區域內的油越多，反映著水泥樣品中這部分孔隙較大、較密集；圖像中亮度越暗（偽采圖中顯示越藍），表示這部分區域的油越少，反映著水泥樣品中這部分孔隙較小、較分散。因?yàn)轱査幚砗蟮乃鄻悠窌?huì)存在二次水化，飽油處理在這類水泥樣品中較合適。結論： 1.由于核磁無損、快速的特點，在巖心、水泥孔隙分布研究中有著廣泛的應用。 2.通過MRI成像，可以分析飽水或者飽油后的水泥樣品中水或者油的分布，來判斷水泥樣品的孔隙大小與分布。推薦測試儀器 MesoMR核磁共振孔隙結構分析與成像系統是紐邁公司于2010年推出的多功能核磁分析儀，可實現巖土分析與成像功能，還可搭配自主研發的多種硬件模塊（如低溫高壓控制模塊，高溫高壓功能模塊），可實現多種溫壓條件下的模擬研究。在巖土工程、地質研究、能源勘探等領域應用廣泛。根據客戶的實際需求，MesoMR核磁共振孔隙結構分析與成像系統已有多種變體，可以從進樣方向、溫度控制、壓力控制、線圈口徑進行多方位組合，以滿足客戶的訂制化需求。技術指標： 1、磁體類型：永磁體； 2、磁場強度：0.5±0.08T，儀器主頻率：21.3MHz； 3、探頭線圈直徑：60mm；
