　　【基本原理】

　　系統向陀螺上的電磁鐵提供可調電壓、頻率、占空比的方波信號，使陀螺擺錘按規定的指令運動。由微位移直線運動單元帶動激光位移傳感器運動，對陀螺上的標記點進行距離測量，通過距離的變化信號確定陀螺的定位時間和定位誤差。

　　【解決方案價值對照表】

儀器設備

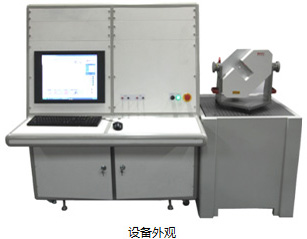

　　陀螺重力基準部件定位誤差測量系統，采用先進的控制技術和傳感器技術，可在陀螺裝配前，精確測試重力基準部件的定位時間和定位誤差，并根據預設值自動判斷是否合格。

　　【規格指標】

　　(1)陀螺定位時間測試精度：≤1ms；

　　(2)陀螺定位偏角測試范圍：-10º~ +10º，分辨率10′；

　　(3)陀螺測試傾角可調節范圍：-20º~ +20º，分辨率1º；

　　(4)電壓可調節范圍：0~30V，誤差≤0.1V；

　　(5)最大電流：5A；

　　(6)陀螺電磁鐵控制方波指標：

　　方波幅度連續可調范圍：0~30V；

　　方波頻率連續可調范圍：0~10Hz；

　　方波持續時間連續可調范圍：0~5s；

　　方波占空比連續可調范圍：30%～70%；

　　脈沖波形上升時間:≤1ms(脈沖幅度由10%上升到90%的時間)。

　　(7)設備環境指標：

　　工作溫度：5~35℃；

　　工作濕度：5~80%RH無冷凝；

　　工作電源：AC220±10% 50~60Hz；

　　設備功率：650W。
