陀螺儀轉子噴口流量測試的解決方案-領邦儀器
http://m.9999966666.com 檢測通 時間：2014-09-05
【摘要】
隨著生產效率的不斷提高，在小孔孔徑測量上，測量效率已成為極大的挑戰。采用氣體流量測量方式，來代替傳統的接觸和非接觸測孔徑方式，為客戶全面提升了檢測效率，提高了產品的合格率
方案優勢
參照價值對照表
采用標準
國家相關標準
方法/原理/步驟
【基本原理】
測試時打開電磁開關閥，壓縮空氣經小孔向大氣中釋放，在此過程中，通過高精度流量傳感器，測出經過小孔噴口的空氣流量，進而得出小孔噴口的等效截面積。
【解決方案價值對照表】

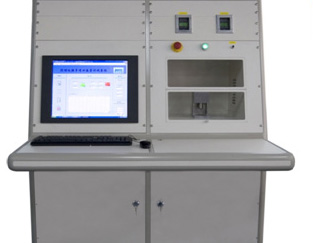

儀器設備
小孔直徑及流量檢測設備，采用氣體流量測量方式，能夠對孔截面積及孔徑進行測量，并測量孔出口氣流量，與標準件比較，根據比較結果判斷是否合格。對入口壓力可程控設置，能夠適應不同要求。孔徑測量精度可達到µm級
【規格指標】
(1)適應的小孔截面積范圍：0～6.25πmm2，等效直徑0mm～3mm；
(2)適用流量范圍：0～430 L/min(ANR)；
(3)流量測試誤差：≤1.5%F.S.；
(4)噴口入口壓力范圍：0.3～0.6MPa(低于氣源入口壓力約0.1MPa)，壓力設定誤差≤1%F.S.。
(5)工作溫度：5~35℃；
(6)工作濕度：5~85%RH；
(7)工作電源：AC220±10% 50~60Hz；
(8)操作臺功率：1kw
