方法/原理/步驟

　　【基本原理】

　　本方案采用敞開式的測量方法，對推進劑羽煙的紅外線透過率進行測試。點火及發動裝置的排氣羽煙由煙霧收集箱通道收集，并經過測試區域。利用紅外線發生、接收裝置，分別測量有無羽煙經過的情況下紅外線信號幅度，兩者比值即為紅外輻射透過率。

　　【解決方案價值對照表】

儀器設備

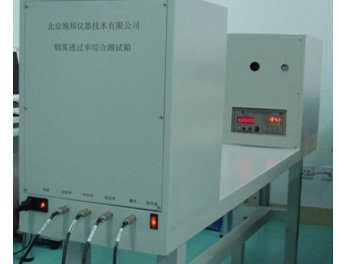

　　煙霧透過率綜合檢測設備，采用虛擬儀器技術，在近紅外、中紅外、遠紅外以及激光四個光譜波段進行煙霧透過率的分析測試，通過光調制和窄帶濾波技術，有效地抑制了雜散光和背景光對測試系統的干擾，測試結果可靠。測試過程符合GJB770B-801.1的要求。

　　【規格指標】

　　(1)可測試近紅外、中紅外、遠紅外及激光四個波段；

　　(2)系統啟動后可自動完成測試過程，計算透過率值，顯示動態變化曲線，并可通過拖動光標，查看分析試驗過程中某一段時間的透過率均值

　　(3)能對測試結果創建報表并打印輸出；

　　(4)所有測試有效結果將以數據庫形式進行存儲，可通過軟件進行試驗結果查詢，對任意一次試驗進行回放，查看其變化曲線及透過率值；

　　(5)透過率測試量程：20%~100%；

　　(6)透過率測試相對誤差：<2%(80%滿量程時)。
