方案優勢

參照價值對照表

采用標準

國家相關標準

方法/原理/步驟

　　【基本原理】

　　本方案采用“前方交匯測量”原理，A、B兩點分別放置兩個全站儀，以A、B連線為x軸，以A為原點，按照“右手法則”建立現場坐標系，用全站儀的測距功能測量出A、B兩點的直線距離b；用測角功能分別測出A、B全站儀各自的方位角?1、?2和俯仰角?1、?2。在兩全站儀建立的現場坐標系中，已知AB的距離值b和四個角度值?1、?2、?1、?2，根據空間立體幾何關系，可解算出空間任意點M在現場坐標系的三維坐標。

　　【解決方案價值對照表】

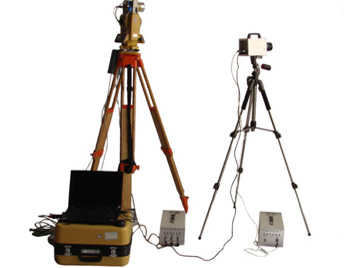

儀器設備

　　炸點坐標視覺測量系統通過爆炸瞬間的閃光觸發相機拍攝技術，進行圖像采集，并采用事后地面高程測量手段，有效避免了地面高程變化對炸高測量精度的影響，精確測量出炸點。

　　【規格指標】

　　(1)系統用于在野外環境下測量無線電近炸引信炸高，在引信或?qū)崗棻ㄋ查g，設備能夠自動捕捉閃光圖像，并依據該圖像解算炸點距離地面的高度。

　　(2)捕捉圖像延遲時間：200μs；

　　(3)炸高測試誤差：≤0.2m(相機距離落彈區中心1000m，視場范圍200m)；

　　(4)炸高測試量程：0 ~50m；

　　(5)適應落彈區范圍：半徑250m(相機距離落彈區中心1000m條件下)；

　　(6)系統展開時間：≤30min；

　　(7)工作環境：外場，白天使用；

　　(8)供電方式：鉛酸電池供電；

　　(9)工作溫度：-15℃~45℃；

　　(10)工作相對濕度：5~95% RH無冷凝。
