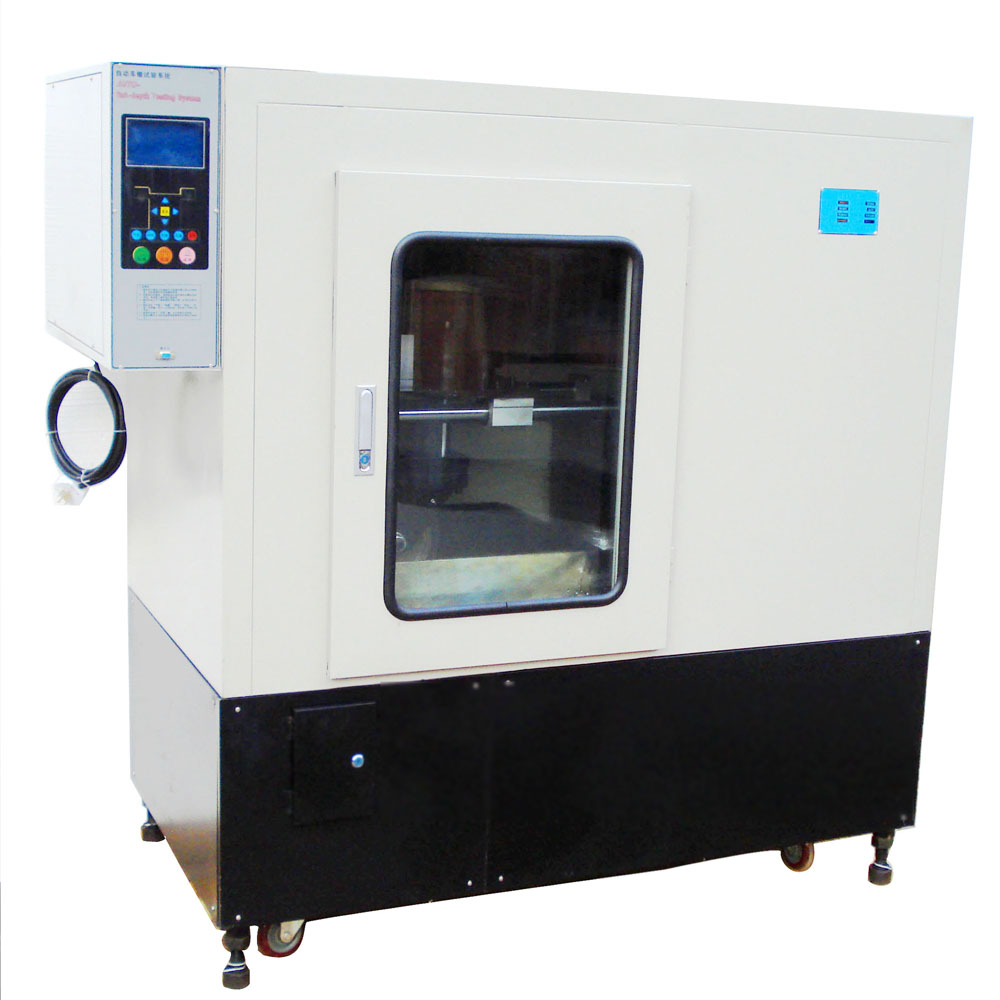

LHCX-5型科研型全自動車轍試驗機 普及型全自動瀝青混合料車轍試驗機 瀝青車轍試驗儀 車轍試驗儀

液壓式車轍試樣成型機是我公司最新研制的公路儀器實驗設備；它集機械、電氣、液壓為一體，和同類產品相比，具有體積小、自動化程度高、功能強、操作方便等特點，在國內處于領先水平。自動車轍實驗儀；該機通常與車轍試驗儀配套使用，主要用于車轍試驗時對瀝青混合料試驗做碾壓成型。完全符合JTJ056-2000標準的要求 功能特點 1、液壓控制碾輪壓力在0~20KN范圍內，可任意調整。 2、試模高度的變化量在此0~130mm的范圍內，可任意調整。 3、安裝試模的夾緊機構先進，使用方便，安全可靠。 4、試模安裝在小車上后，能自動對中，無須任何調整。 5、點動小車。可以讓小車停到任意位置。 6、小車的碾壓次數可任意設定，并可隨時記錄碾壓次數，當實際碾壓次數達到設定值后，碾壓自動停止。 7、碾壓溫度根據試驗要求可任意設定，當實際溫度達到設定溫度后，自動停止加溫，溫度數值準確顯示。
全自動瀝青混合料車轍試驗機使用注意事項：

1.　使用設備時，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。
2.　初次使用設備人員，必須在熟練人員指導下進行操作，熟練掌握后方可進行獨立操作。
3.　實驗時使用的儀器設備及器材，要布局合理，擺放整齊，便于操作，觀察及記錄等。
4.　電子儀器設備通電前，確保供電電壓符合儀器設備規定輸入電壓值，配有三線電源插頭的儀器設備，必須插入帶有保護接地供電插座中，保證安全。
5.　使用 設備時，其輸入信號或外接負載應限制在規定范圍之內，禁止超載運行。

全自動瀝青混合料車轍試驗機主要特點：
1、 通過六年的生產經驗，根據市場的反饋，不斷對產品進行改進，使結構更加合理，客戶使用更加方便。
2、 在關鍵元器件的使用上，嚴格按照規范要求，同時高于規范要求，能夠真實反應測量結果。
3、在溫度控制上，采用高精度的PID控制技術，使箱內溫度嚴格控制在60℃±0.5℃,完全滿足實驗要求。
4、采用高精度位移傳感器，精度達到1‰，完全滿足試驗要求。
5、試驗過程具有自動，手動控制功能，隨時間調整小車的位置。
6、軟件功能強大，成熟，界面友好，可對位移核定值修改，確保數據準確。
7、試驗機與恒溫箱一體化結構，恒溫箱體內膽均采用不銹鋼。
8、可利用恒溫箱體進行試模養生。
9、可隨時調整試驗輪壓強，最高可達1.0Mpa，滿足不同試驗要求
10、雙操作模式，可以不用電腦而減小操作難度。
全自動瀝青混合料車轍試驗機主要技術指標：
1、試樣尺寸：300X300X50（100）mm。
2、試輪尺寸：￠200X50mm。
3、試論壓強：0.5±0.05Mpa-1.0±0.05Mpa可調
4、輪碾壓速度：42±1次/分
5、加熱功率：3KW
6、溫度控制：60±0.5℃
7、位移測量范圍：0-40mm±0.01mm
8、外形尺寸:1800×800×1500mm。
9、環境溫度：    ≤35℃。
10、相對濕度：    ≤85%。
11、整機功耗：  4KW。
12、儀器凈重：   300kg
13、電源電壓：380v

技術參數：
液壓車轍試樣成型機主要技術指標；
1、試模規格：300mm×300mm×(3~100mm)；
2、碾輪的半徑為500mm,寬度為300mm；
3、試模車的運動速度為6次往返/分；
4、碾輪的壓力在0~20KN，可任意調整；
5、碾瓦預熱：20~200℃。可任意設定；
6、整機的外型尺寸為1750×1216×640mm；
7、整機的重量為300Kg；
8、本機的電源要求為：380V，50Hz3Kw

同時供應試驗儀器、無損檢測、力學設備、各種試模、各種篩具，混凝土試驗儀器   水泥試驗儀器 無損 檢測儀器 公路土工試驗儀器 瀝青試驗儀器 壓力機、拉力機 水泥、混凝土試模類  天平 其它檢測儀器
河北路儀電話03174608382
傳真03174608387
手機：13703330687
QQ：1379916211
網址http://www.010yq.com
郵箱：yiqi0687@163.com

液壓車轍試樣成型機操作規程
1、接通電源后按“啟動”按鈕，此時，電源指示燈亮；溫控儀上行的紅色數字將顯示當前溫度，下行數字顯示設置溫度，計數表顯示所設定次數。
2、旋轉油泵啟動“旋按鈕”液壓系統開始工作，扭動碾輪升降旋鈕，則碾輪可自動升降。
3、旋轉“碾輪上升”旋鈕讓碾輪上升，然后按“小車運行”讓小車行至最前面，按停止將裝好料的試模放到小車上，并鎖緊。
4、按“小車運行”鈕后，小車自動對中，根據需要設置所需的碾壓次數。
5、轉動“碾輪下降”旋鈕讓碾輪下降，當碾輪接觸試料后，按“小車運行”按鈕，小車自動進行往復碾壓，到所設置碾壓次數后，小車會自動停止。
6、轉動“碾輪上升”鈕，升到一定高度時，轉動“碾輪停止”旋鈕讓碾輪停止移動。
7、按“小車運行” 鈕將小車點動到前面，按“小車停止”按鈕，小車停止運行，取下試模
8、按“總停”鈕，全部斷電，一次試模成型試驗制作完畢。

液壓車轍試樣成型機它集機械、電氣、液壓于一體，和同類產品相比，具有體積小、自動化程度高、功能強、操作簡便等特點。在國內處于領先水平。此儀器投放市場以來一直受到客戶的好評。是交通部該儀器生產標準特邀編制單位。

液壓車轍試樣成型機適用于在試驗室用輪碾法制作瀝青混合料試件，該試件可供測定瀝青混合料的高溫抗車轍能力，瀝青混合料配比設計的高溫穩定性等瀝青混合料物理力學性質試驗時使用。
液壓車轍試樣成型機機符合中華人民共和國行業標準：JTJ 052 — 2000/T 0703。

特點

液壓控制碾輪壓力在0—20KN范圍內可任意調整。

試模的高度可在30－－100 mm范圍內可任意調整。

溫控范圍寬、精度高、穩定性好：采用PWM調制方式進行溫度PID控制。

安裝試模的夾緊機構先進，安全可靠使用方便。

按小車停止按鈕可使小車停在任意位置。

小車的碾壓次數可任意設定，并可隨時記錄實際碾壓次數，當實際碾壓次數達到設定值后，碾壓自動停止。

碾輪溫度可根據試驗要求任意設定，當實際溫度達到設定溫度后，自動停止加熱，實際溫度可準確顯示。

液壓車轍試樣成型機機技術參數：

碾輪的半徑為500 mm，寬度為300 mm

碾輪壓實線荷載控制范圍：200－－700 N/㎝（可任意調整，出廠前調整到300 N/㎝）

碾輪壓實線荷載控制精度：±3 N/㎝

碾輪溫度控制范圍：室溫 ~ 200 ℃

碾輪溫度控制精度：±3 ℃

碾壓次數：12次/min ± 1次/min

試模規格：300 mm ×300 mm ×（30~100）mm

整機凈重=480 kg

額定功率：380V AC、3.0KW（需有工作零線）

液壓車轍試樣成型機主要技術指標；
1、試模規格：300mm×300mm×(3~100mm)；
2、碾輪的半徑為500mm,寬度為300mm；
3、試模車的運動速度為6次往返/分；
4、碾輪的壓力在0~20KN，可任意調整；
5、碾瓦預熱：20~200℃。可任意設定；
6、整機的外型尺寸為1750×1216×640mm；
7、整機的重量為300Kg；
8、本機的電源要求為：380V，50Hz3Kw
