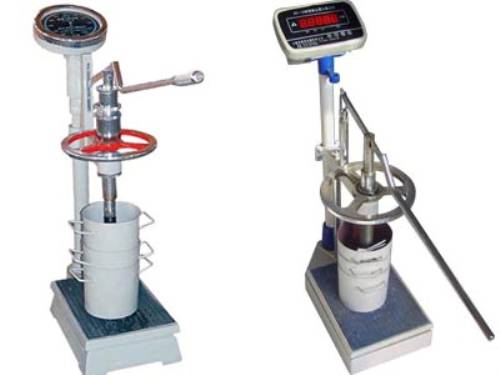

混凝土貫入阻力儀HG-1000型混凝土貫入阻力儀 貫入阻力儀 砂漿貫入阻力儀（表盤）（河北路儀）
混凝土貫入阻力儀是滄州路儀公路儀器有限公司生產的優質產品，該貫入阻力儀主要用于利用貫入阻力法測定混凝土凝結時間。手機：13703330687
技術咨詢0317/4608382.
混凝土貫入阻力儀混凝土貫入阻力儀主要技術參數
1、試料模：上口徑： φ160mm  下口徑： φ150mm  深度： 150mm
2、最大貫入力： 1000N
3、貫入深度： 25mm
4、貫入針截面積： 100mm2；50mm2；20mm2
5、最小分度值： 5N 示值誤差： ±10N
最大測力：1000N
刻度盤精度：5N
測針圓面積：100mm2、50mm2、20mm2

混凝土貫入阻力儀混凝土貫入阻力儀作用
　　主要用于利用貫入阻力法測定混凝土凝結時間。
混凝土貫入阻力儀主要技術參數
1、試料模：上口徑： φ160mm 下口徑： φ150mm 深度： 150mm 　　
2、最大貫入力： 1000N 　　
3、貫入深度： 25mm 　　
4、貫入針截面積： 100mm2；50mm2；20mm2 　　
5、最小分度值： 5N 示值誤差： ±10N 　　最大測力：1000N 　　刻度盤精度：5N 　　測針圓面積：   100mm2、50mm2、20mm2
混凝土貫入阻力儀混凝土貫入阻力儀維護與保養
1、混凝土貫入阻力測定儀使用完畢，儀器各部分必須擦拭干凈，并在未油漆的金屬表面涂油防銹。
2、HG-1000S混凝土貫入阻力測定儀使用一段時間以后，應打開支架上蓋板，向方孔內注入一些潤滑油，以利   升降潤滑
混凝土貫入阻力儀混凝土貫入阻力儀操作使用
1、將儀器安放在水平的平臺上。
2、接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。
3、選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100 mm2貫入針）；1000N對應中間貫   入阻力（即3.5~20Mpa,此時用50 mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。
4、料模中裝滿待測試的砼試料，抹平后放于儀器底板上。
5、調整貫入深度。
混凝土貫入阻力儀混凝土貫入阻力儀一種方法是：先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。
另一種方法是：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
以上兩種方法的實際貫入深度均為25mm。
6、混凝土貫入阻力儀測試。首先按數顯面板上的清零鍵清除傳感器的初值，即清零。再按測試鍵進入工作測試狀態，同時數顯板上第一個燈（測試燈）亮,握住手柄向下轉動，使貫入針接觸試料至貫入到最深位置（25mm）的過程控制在10秒鐘左右。此時數顯出現峰值, 同時數顯板上第二個燈（峰值燈）亮,讀出數顯器的顯示值，做好紀錄，一次測試完成。
初凝時，使用1 cm2貫入針，計算公式為：P=N÷100（MPa）；
終凝時，使用0.2 cm2貫入針，計算公式為：P=5 N÷100（MPa）。
混凝土貫入阻力儀做第二次測試前，按數顯板上的清零鍵，使數顯歸零，再按一次測試鍵進入第二次測試。請注意，標準規定兩測試點的距離不得小于20mm，因此必須移動試料模，變換貫入點。
8、第四個燈是報警燈，當力值超過1030N（即滿量程的3%），第四個燈點亮，即報警。此時特別注意不能再加壓，否則會損壞傳感器，使儀器不能正常工作。

混凝土貫入阻力儀混凝土貫入阻力儀維護與保養
1、混凝土貫入阻力測定儀使用完畢，儀器各部分必須擦拭干凈，并在未油漆的金屬表面涂油防銹。
2、HG-1000S混凝土貫入阻力測定儀使用一段時間以后，應打開支架上蓋板，向方孔內注入一些潤滑油，以利升降潤滑
混凝土貫入阻力儀操作使用
1、將儀器安放在水平的平臺上。
2、接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。
3、選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100 mm2貫入針）；1000N對應中間貫入阻力（即3.5~20Mpa,此時用50 mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。
4、料模中裝滿待測試的砼試料，抹平后放于儀器底板上。
5、調整貫入深度。

混凝土貫入阻力儀混凝土貫入阻力儀一種方法是：先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。
另一種方法是：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
以上兩種方法的實際貫入深度均為25mm。
6、測試。首先按數顯面板上的清零鍵清除傳感器的初值，即清零。再按測試鍵進入工作測試狀態，同時數顯板上第一個燈（測試燈）亮,握住手柄向下轉動，使貫入針接觸試料至貫入到最深位置（25mm）的過程控制在10秒鐘左右。此時數顯出現峰值, 同時數顯板上第二個燈（峰值燈）亮,讀出數顯器的顯示值，做好紀錄，一次測試完成。
初凝時，使用1 cm2貫入針，計算公式為：P=N÷100（MPa）；
終凝時，使用0.2 cm2貫入針，計算公式為：P=5 N÷100（MPa）。

混凝土貫入阻力儀同時供應試驗儀器、無損檢測、力學設備、各種試模、各種篩具，混凝土試驗儀器   水泥試驗儀器 無損 檢測儀器 公路土工試驗儀器 瀝青試驗儀器 壓力機、拉力機 水泥、混凝土試模類  天平類 其它檢測儀器(混凝土貫入阻力)
河北路儀電話03174608382
傳真03174608387
手機：13703330687
QQ：1379916211
網址http://www.010yq.com

混凝土貫入阻力儀
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

混凝土貫入阻力儀試驗方法：　
　1、混凝土放于儀器底盤上，松開調節螺套，選裝上合適的貫入針。
   2、旋動調節螺塞使壓力表指針對準刻度零線。
   3、將動作鈕子開關置于調整位置，將正反轉鈕子開關置于正轉位置，按工作按鈕后試料容器在2秒后。開始上升，待停止以后，即可調整。調整時擰松調節螺套將貫入針調至剛好接觸試料面，擰緊調節螺套固定貫入針。再按動動工作按鈕，10秒鐘以后試料容器升高25mm，即貫入到最深位置，讀取壓力表貫入阻力并記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完成。
   4、作第二次貫入測試時研發單位河北省虹宇儀器設備有限公司技術電話0317-4406818必須變換貫入位置，推動手柄使其旋轉一定角度，當貫入點在外圈時，變化測點只需推手柄一次；當貫入點在內圈時，變化它則需推動手柄二次。
   5、在測試過程中，應經常注意壓力表指針起始是否在零位，如不在零位應調零。
   6、在不需調整貫入針高低時，可將動作紐子開關置于自動位置，這樣在以后的測試中只要按啟動按紐一次，即自動作一次測試循環。
   7、每個試樣作貫入阻力試驗應不少于六次，最后一次的單位面積貫入阻力應不少于28MPa。
混凝土（砼）貫入阻力儀維護保養：
   1、  使用完畢，儀器各部分必須擦拭干凈，并在未油漆的金屬表面涂油防銹。
   2、  使用一段時間以后，應打開支架上蓋板，向方孔內注入一些潤滑油，以利升降潤滑。利用貫入阻力法來測定混凝土的凝結時間
混凝土（砼）貫入阻力儀使用與維護
     使用一段時間后，旋動調節螺塞至極限位置不能使壓力表指針調到零線，此時必須添加油液。
混凝土貫入阻力儀一種方法是：
     先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。 　　
多功能混凝土貫入阻力儀另一種方法是：
     壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。以上兩種方法的實際貫入深度均為25mm。
混凝土（砼）貫入阻力儀試驗規程
　混凝土貫入阻力儀 1、混凝土放于儀器底盤上，松開調節螺套，選裝上合適的貫入針。 　　
    2、旋動調節螺塞使壓力表指針對準刻度零線。 　　
    3、將動作鈕子開關置于調整位置，將正反轉鈕子開關置于正轉位置，按工作按鈕后試料容器在2秒后。開始上升，待停止以后，即可調整。調整時擰松調節螺套將貫入針調至剛好接觸試料面，擰緊調節螺套固定貫入針。再按動動工作按鈕，10秒鐘以后試料容器升高25mm，即貫入到最深位置，讀取壓力表貫入阻力并記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完成。 　　
    4、作第二次貫入測試時必須變換貫入位置，推動手柄使其旋轉一定角度，當貫入點在外圈時，變化測點只需推動手柄一次；當貫入點在內圈時，變化它則需推動手柄二次。 　
 　5、在測試過程中，應經常注意壓力表指針起始是否在零位，如不在零位應調零。 　　
    6、在不需調整貫入針高低時，可將動作紐子開關置于自動位置，這樣在以后的測試中只要按啟動按紐一次，即自動作一次測試循環。 　　
多功能混凝土貫入阻力儀每個試樣作貫入阻力試驗應不少于六次，最后一次的單位面積貫入阻力應不少于28MPa。　
混凝土（砼）貫入阻力儀結構及原理性能：
    1.      結構簡圖：（如圖一）
    2.  貫入及測力原理：本儀器采用貫入針固定，試料容器向上運動實現貫入阻力測試。電動機通過行星減速器把2轉/分的速度傳給凸輪，凸輪推動滾輪勻速上升，因而升降套及安放在底盤上的試料容器同時勻速上升，使之實現貫入運動。
混凝土貫入阻力儀
