C環韌度測定儀檢測儀試驗機

這真不是您需要的產品？
品　　牌：
萬吉

直接提問 | 回首頁搜
出廠價：
0

主要規格：
國標

用　　途：
C環韌度測定儀的功能是檢測給水用抗沖改性聚氯乙烯(PVC-M)管材及管件的C環韌度測試，滿足“CJ/T 272-2008”及“AS/NZS1462.19:2006”的試驗方法要求，是改性聚氯乙烯（PVC-M）管材管件生產廠家及高分子材料研究部門的必要試驗儀器。

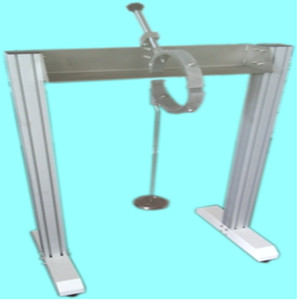

一、功能 WJHR-250 型C環韌度測定儀的功能是檢測給水用抗沖改性聚氯乙烯(PVC-M)管材及管件的C環韌度測試，滿足“CJ/T 272-2008”及“AS/NZS1462.19:2006”的試驗方法要求，是改性聚氯乙烯（PVC-M）管材管件生產廠家及高分子材料研究部門的必要試驗儀器。二、儀器的構造本儀器主要由：C環砝碼重力韌性測定部分和C環切口器兩部分組成。C環砝碼重力韌性測定部分由：底座、立柱、砝碼、支撐夾具、掛鉤、支板、支架等部分組成（見右圖）。C環切口器部分由：切口刀座、壓緊螺桿、V型壓塊、切削刀、進給螺母及切削拉桿等組成。三、主要參數 1.外形尺寸：400×600×1200mm（長×寬×高）； 2.試樣規格：DN63\ DN90\ DN110\ DN125\ DN140\ DN160\ DN180\ DN200\ DN225\ DN250\； 3.加載質量：10kg （1kg 1個、0.5kg18個）； 4.切口角度：45°； 5.總重量：約80kg。四、使用說明 1、試樣切口 (1)根據CJ/T272-2008 《給水用抗沖改性聚氯乙烯管材及管件》標準中附錄A的方法確定切口位置；（2）將切口刀座卡在C環試樣上（切削刀必須退回）切口刀對準切口位置；（3）將插入橫梁插入切口刀座得方空中，把V型壓塊從側面放在插入橫梁上面，將壓緊螺桿旋入插入橫梁的螺紋孔中，壓緊螺桿的錐端對準V型壓塊的中間孔，旋緊壓緊螺桿使C環切口器與試樣固定；（4）將C環切口器連同試樣一起固定在臺口鉗子上（臺口鉗子自備）;（5）把切削拉桿套在切削刀上，旋轉進給螺母使切削刀的刀尖剛好接處試樣，向右推動切削拉桿使切削刀向右移動離開試樣，此時記下刻度的位置；（6）切削V型槽，向下每次進刀0.5-2個格（每個0.05mm）然后拉推切削拉桿幾次，再次向下進刀再拉推切削拉桿幾次直到切夠深度；（7）在試樣環的外面貼著C環切口器用鉛筆畫上兩條線作為支撐夾具的安裝位置；（8）按以上相反的順序取下C環切口器（見上圖）。 2、安裝支撐夾具（1）將試樣所對應的支撐夾具扣在試樣環的外面，端頭對準切口時劃的線，側面與試樣對齊，用鉛筆在試樣畫出四個孔的位置；（2）拿下支撐夾具，在試樣的畫孔位置上鉆出直徑8.2mm的四個孔；（3）將支撐夾具重新放回原位穿上螺栓（DN63和DN90旋入螺釘）旋緊螺母，注意左上端的螺栓用連接螺栓。 3、試樣固定在支架上（1）將試樣連同支撐夾具放在支架上（見上圖）；（2）將支架軸從支架的孔中穿過，將支架軸前部的螺紋旋入連接套旋緊；（4）調正試樣使試樣的軸線與支板的角線平行，同時讓試樣的尖端接觸支板。 4、加載砝碼（1）將掛鉤掛在試樣上，1kg砝碼掛在掛鉤孔中；（2）按照CJ/T272-2008 《給水用抗沖改性聚氯乙烯管材及管件》標準中附錄A中的方法加載砝碼，直到斷裂，按標準判斷斷裂情況并記錄。
