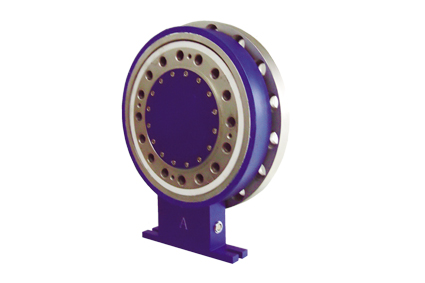

- 一、產品概述 TQ-663型法蘭式扭矩傳感器采用機器緊湊的法蘭-法蘭連接設計，其轉子一端安裝于傳動端，另一端直接和負載端聯接，能夠便捷地安裝到傳動系統中。除此之外，傳感器中內置了轉速測量單元。 法蘭式扭矩傳感器可直接安裝于傳動設備上。定子環固定于旋轉的轉子外圈，由定子基座支撐。 傳感器體積、尺寸、材料、測量系統和信號傳輸?shù)脑O(shè)計專門針對發動機試驗臺架上的惡劣、復雜工況。 二、產品特點 TQ-663型應變式法蘭扭矩傳感器，內置了數字測量信號調理單元，通過無接觸式傳輸，直接將數據以標準模擬或數字信號方式輸出。轉子在定子環內轉動，不許使用任何機械軸承，因而無磨損。 ·0.5或0.1精度級，可選電壓或頻率信號輸出 ·高精度磁電轉角/轉速測量單元，防塵防潮 ·通過RS-232C接口實現傳感器參數識別、設置、測量和零點平衡 ·軸向尺寸非常小 ·緊湊的法蘭-法蘭連接設計 ·數字非接觸式信號傳輸 ·無軸承，無需維護 ·系統自檢功能 三、性能參數 1. 量程 N?m ±100 ... 300k Nm 2. 過載能力:120% 3. 輸出信號：5-15KHZ 0-10V 4-20mA 4. 精度等級: 0.5% 0.25% 0.1% 5. 供電：24VDC 6. 工作轉速：0-15000轉/分 7. 響應頻率：100μs 8. 絕緣電阻：＞200MΩ 9. 零點漂移：＜0.5% 10.重復性： ＜0.1% 11.線性： ＜0.1% 12.滯后： ＜0.1% 13.環境溫度：-40-60℃ 14.相對濕度：＜90%RH 15.運行溫度范圍 ：-10-70℃ 16.存儲溫度范圍 ：-25-80℃ 17.傳感器幅值：10V 18.傳感器功耗：≈4W 19.傳感器電流消耗：100MA 20.應變計動態應變波的響應時間：3.2X10-6s 21.傳感器殼體：強陽極化鋁
