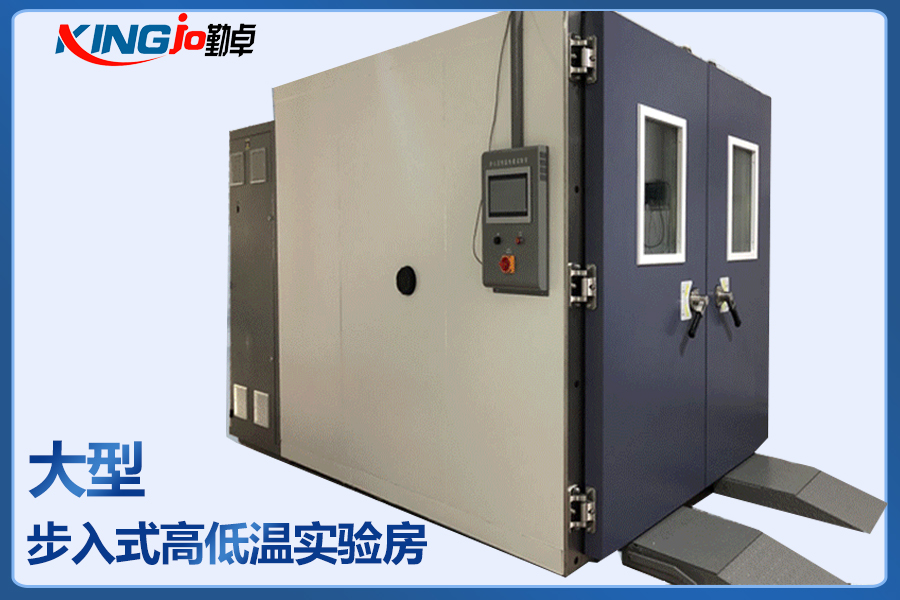

步入式高低溫濕熱試驗室
一、步入式高低溫試驗室生產廠家產品概述
步入式高低溫濕熱試驗室可用于確定電子產品、組件、材料等在高溫、低溫、恒定溫度、溫度循環變化等條件下使用和儲存的適應性;同時可進行主動式機罩開發試驗并能輔助驗證裝配狀態下安全氣囊/氣簾以及整體式儀表板等產品在高溫、低溫條件下的應力性能。
二、步入式高低溫試驗室生產廠家技術現狀分析
步入式高低溫濕熱試驗室采用日前較合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、溫度控制精度高，是做好高低溫試驗、恒溫試驗、交變高低溫的理想設備。
三、步入式高低溫濕熱試驗室產品優勢和技術特點
1核心優勢一：利用多路、環保節能(低噪音)的機械壓縮制冷系統。
步入式高低溫濕熱試驗室所有的材料、零件、部件、原料等無論是國產或均采用環保產品;根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式 去控制冷量。從而達到節能的效果，不僅能耗只占同類產品的八成。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。
2.核心優勢二：自主開發的多路、多級節流系統(制冷系統)。
步入式高低溫濕熱試驗室的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。
3.核心優勢三：應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。
步入式高低溫濕熱試驗室運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室(實驗區域)的每個空間，達到溫度的均勻性;為實現溫度的快速收斂，我公司與韓國三元公司合作開發了專用的、適用于本公司的PID自適應算法，該控制方式在控制過程中根據溫度情況不斷修正控制，達到收劍快，溫度過沖小，穩定性高的控制目的。
4、核心優勢四：實現遠程可視化控制。
步入式高低溫濕熱試驗室該設備配置人機管理界面，觸模式自動化控制系統，實現自動控制;同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。2、步入式高低溫試驗室性能指標及各系統組成。
型號
QZ-BRS-4G
QZ-BRS-10G
QZ-BRS-20G
QZ-BRS-30G
QZ-BRS-40G
內部尺寸WxHxD(m)
1.5x1.8x1.5
2.5x2.2x2.0
4.0x2.0x2.5
4.0x2.5x3.0
4.0x2.5x3.2
外部尺寸WxHxD(cm)
2.5x2.1x1.7
3.6x2.3x2.26
5.1x2.3x2.76
5.1x2.8x3.3
6.1x2.8x3.5
溫度范圍
-70℃~+85℃(150℃)
低溫有0℃ C、-20℃、-40℃、-50℃、-60℃ 、-70℃可選
濕度范圍
20%~98%RH.(10%-98%RH/5%~98%RH特殊要求可選）
溫濕度解析精度/均勻度
±0.1℃；±0.1%R.H./ ±1.0℃；±3.0%R.H.
溫濕度控制精度/波動度
±1.0℃；±2.0%R.H./ ±0.5℃；±2.0%R.H.
升溫/降溫時間
約3.0℃/分鐘；約1.0℃/分鐘（每分鐘下降2~10℃為特殊選用條件）
內外部材質
外箱為SUS304#不銹鋼表面條紋處理或冷軋鋼板烤漆處理(可選)，內箱SUS 304#為不銹鋼
保溫材質
耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料
冷卻系統
風冷式/單段壓縮機(-20℃) ，風、水冷式/雙段壓縮機(-40℃~-70℃)
保護裝置
無熔絲開關、壓縮機過載保護開關、冷媒高低壓保護開關、超濕度超溫保護開關、保險絲、故障警告系統
配件
記錄器(選購)、觀視窗、50mm測試孔、PL箱內燈、隔板、干濕球紗布
控制器
韓國“TEMI” South Korea“TEMI” 或日本“OYO”牌 Japan's “OYO” Brand 任選
壓縮機
法國“泰康”牌
電源
AC380V 50HZ/60HZ 3∮
備注
10立方米以下可選擇制作為整機結構可移動式或庫板組裝式結構，10立方米以上均為庫板組裝方式結構
四、步入式高低溫試驗室生產廠家執行標準
測試方法
1. GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫
2. GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
3. GJB150.3A-2009 高溫試驗方法
4. GJB150.4A-2009 低溫試驗方法
5. GB/T 10589-2008 低溫試驗箱技術條件
6. GB2423.1-2008/1EC6008-2-1-2007 低溫試驗方法
7. GB/T2423.2-2008 高溫試驗方法
8. GJB150.3A-2009 高溫試驗方法
9. GJB150.4A-2009 低溫試驗方法
10. GB2423.22-2008 溫度變化速率試驗方法
11. GBT2424.5-2006 溫度試驗箱性能確認
12. GB/T10586-2008 低溫試驗箱技術條件
13. GB/T2423.3-2008(1EC68-2-3) 恒定濕熱試驗方法
14. GJB150.9A-2009 濕熱試驗方法
15. G/BT2423.4-2008/1EC6008-2-30:2005 交變濕熱方法
16. GB/T5170.18-2005 試驗設備基本參數檢定方法
17. GB/T10586-2006 濕熱試驗箱技術條件
18. GBT2424.6-2006 溫度濕度試驗箱性能確認
19. GBT2424.7-2006 (帶負載)溫度試驗箱測量
