PLR-SPRG量產級平板式光化學反應裝置主要通過受光面積為0.5 m²的最小反應單元的串聯或者并聯來實現大面積大批量的光催化規?；a(chǎn)。

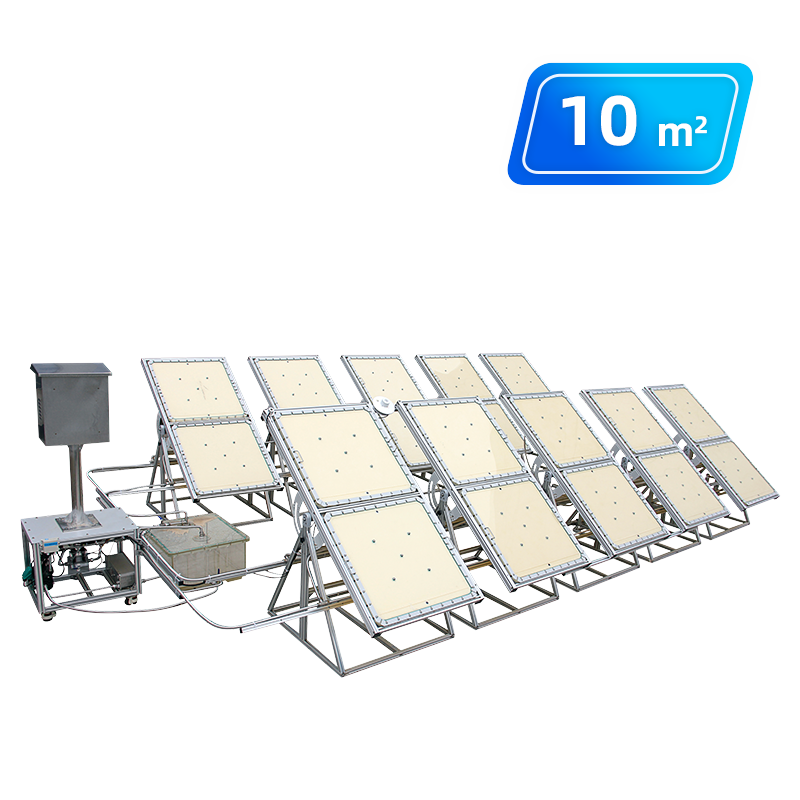

圖1. 中科院大連化物所5 m² &中國石油勘探院10 m²

?

由于化學實驗存在放大效應^①，平米級反應裝置并不是單純的將反應器做大即可，而是要綜合考慮如催化劑的負載方式、氣-液分離和液體流動等諸多反應條件和工藝細節。

PLR-SPRG量產級平板式光化學反應裝置主要由反應模塊、液體驅動模塊、氣-液分離模塊和檢測控制模塊組成。各模塊均可定制化設計加工，通過多個模塊的配合滿足平米級反應在小試、中試不同階段的要求。

功能特點

1.最小單元的單個平板反應器受光面積為0.5 m²，可通過連接多個具有標準接口的單體平板反應器，實現大面積反應面積需求，目前已安裝使用的最大陣列面積為10 m²，在建的陣列面積預計高達100 m²。

2.可通過更換支撐塊設計，使用無紡布、碳紙、碳布、高硼硅玻璃、有機玻璃等多種材質基板的固定，滿足不同催化劑的負載要求。

3.反應裝置自帶手動進樣閥，可直接與氣相色譜聯用實現產物的在線檢測；也可通過氣袋或其它氣體收集裝置收集氣體。

4.反應體系中液體流動能使反應溶液與催化劑充分接觸，同時，反應過程中產生的氣體產物也可隨流動的液體從反應體系中帶出。反應中產生的氣體進入氣體分離裝置，實現氣-液分離，分離出的氣體可單獨收集，并計量出氣體產物的產量。

5.PLR-SPR系列平板式光化學反應裝置采用PLC一體機控制，通過點擊觸控屏幕即可實現對反應過程量的監測和調節，可監測和調節參數包括反應體系溶液狀態監測，如反應流量、反應壓力、溶液pH、ORP（Oxidation-Reduction Potential）等。同時，兼具反應條件控制量監測，如反應液體總流量、反應單元流量、壓力等。

圖2. 控制軟件界面示意圖

性能參數

?

^①放大效應：利用小型設備進行化工過程實驗得出的研究結果，在相同的操作條件下與大型生產裝置得出的結果往往有很大差別。
