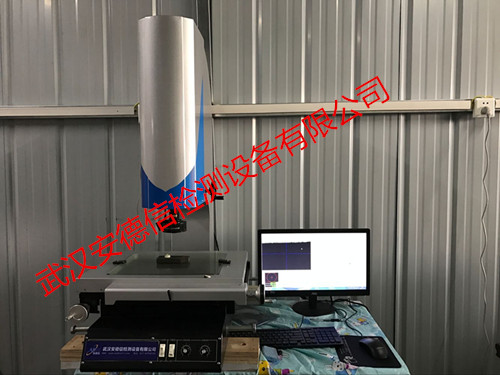

歡迎查閱由武漢安德信檢測設備有限公司提供的 二次元影像測量?jī)x  ；如果您對我們的資料有什么疑問或建議，歡迎隨時與我們聯系！代先生13545873066

二次元影像測量?jī)x技術參數：
1、行程：150*100*80mm （X，Y，Z軸）
2、參數規格：鏡頭工作距離90mm升降調節范圍80mm
3、照明：
1）、斜射可調光源
2）上部可調光源（可測量盲孔）
3）下部可調光源（可測量通孔）
4、放大倍數:目鏡0.5倍時18-120倍（標配）
5、測量精度：3+L/75（L為被測長度單位:mm）
6、視場范圍：目鏡0.5倍時1-7mm
7、二次元影像測量?jī)x主機配置：0.5倍目鏡；0.7-4.5倍連續變倍物鏡； 視頻卡（含驅動盤）；1/3彩色CCD（SONY芯片）；影象處理軟件一套；電腦數據線;導軌，CCD 攝像頭，采用日本原裝進口;
8.Z軸升降行程：175mm
9.X、Y、Z數顯解析度：0.0005mm
10.X、Y坐標示值誤差：≤(3+L/200)μm
11.雙焦物鏡倍率： 0.7~4.5X ；
12.影像放大率：28~180X ；
13.表面光源與透射光源：均用LED燈組，其亮度可調節；

二次元影像測量?jī)x軟件特點：
1. 專業的量測功能：對點、線、點線距、平行線距、角度、弧、多點回歸圓、兩圓圓心距等及三維尺寸的量測。
2. 結果顯示方式：?jiǎn)挝坏那袚Q如：mm、um、inch、mil。
3. 精度校正：軟體提供線性、非線性精度補償，可隨時校驗硬體準確度，修正精度不良現象。
4. 定位功能：包括對回機械原點、單點平移、擺正等功能。
5. 記憶點呼出:可利用圖形上既有的量測點資料，作記憶呼出，直接行各項運算功能，繪出圖形，方便快捷。
6. SPC 統計功能：自動認識指定的量測數據，并計算其最大值、最小值、平均值、標準值、Ca、CP、Cpk…的運算，且可以應用于生產線實時量測判斷。
7. 匯出功能：自動轉EXCEL、WORD生成檢測報表;直接畫線、圓、弧時，直接把線、圓、弧角等測量圖形直接轉到CAD軟件中,生成相應的圖形CAD工程圖。

二次元影像測量?jī)x供應規格和參數：

金屬臺面尺寸    606 ×466
玻璃臺面尺寸:(mm)    450 ×350
X坐標行程:(mm)    400
Y坐標行程：(mm)    300
儀器外形尺寸(長)Х(寬)Х(高) mm：    945 Х 646 Х1096
儀器重量：    200
Z坐標升降行程:(mm)：200(包括調焦) 工作距離：92
X、Y、Z數顯分辨率：0.0005 um X、Y坐標示值誤差：≤（3+L/200）um
影
像
系
統    攝影機：美國TEO CCD
變焦物鏡倍率：0.7～4.5X
視頻總倍率：30X～230X
物方視場：7～1.1mm
照 明    表面光源與透射光源均用LED，亮度可調
電 源    180V（AC）～260V（AC） 50HZ
測量軟件    標配自動測量軟件，可自動尋邊，去毛刺，可測點，線，圓，角度，圓心距，擺正等。
