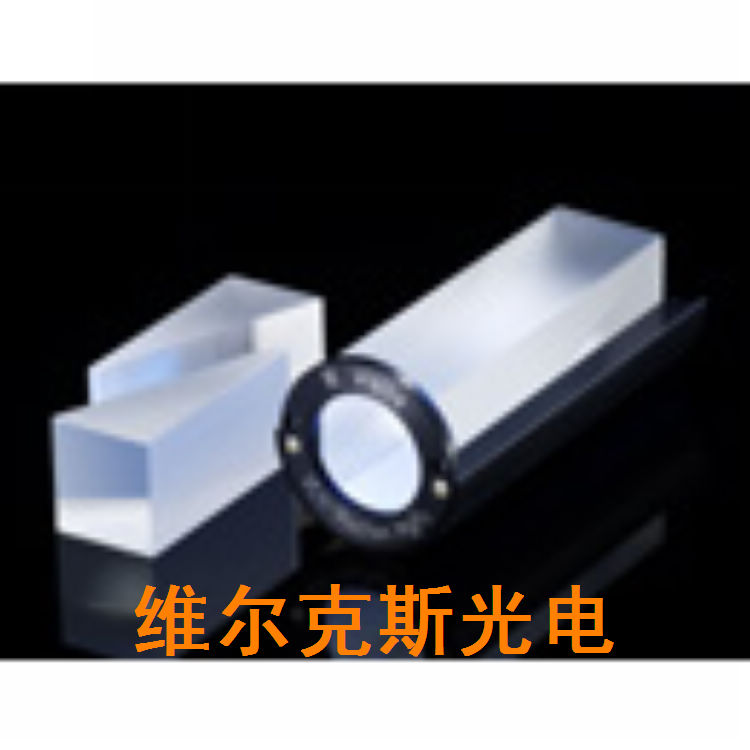

供應德國B.Halle 格蘭湯普森偏振器 偏振棱鏡 偏振分束立方體
- 主要規格：
- 表面平整度好于λ/10 & 550nm，波前畸變小于λ/5，消光比為10-5
- 維爾克斯光電供應德國B.Halle 格蘭湯普森偏振器 偏振棱鏡 偏振分束立方體。
德國B.Halle是一家老牌的光學元件公司，其成立于1873年，到今天已經有超過100年的歷史。Bernhard Halle Nachfl. GmbH公司簡稱B.Halle公司，長期以來為世界各地的客戶提供各類偏振器、波片、棱鏡、透鏡、光機械及激光光學元件，滿足各類光學應用需求。B.Halle公司的光學元件以高品質、緊跟科研前沿著稱，能夠為前沿的光學項目提供高難度的定制服務。
德國B.Halle公司的復合消色差波片是一大特色產品，不僅可以提供可見光消色差波片、紅外消色差波片，還能夠提供涵蓋可見光到近紅外的各類消色差元件。
Bernhard Halle Nachfl. GmbH公司提供格蘭湯普森偏振器(Glan-Thompson Polarizing Prisms)，格蘭-湯普森偏振棱鏡主要用于產生線偏振光，另一束垃圾光被外環金屬圈吸收。
格蘭湯普森偏振器是由兩個高光學等級的方解石制造的棱鏡膠合而成的，其比格蘭-泰勒偏光片有更高的透射率。。非偏振光進入偏振器后，會在兩個晶體的交界處分解成具有s偏振的e光和p偏振的o光，e光繼續傳輸而o光被外殼吸收。由于視場角寬，這些偏振器可用于高度聚焦或發散光束。
根據波長范圍的不同，B.Halle公司的格蘭湯普森偏振器分為4個版本，分別是short version, simple version, long version, UV version。
產品型號 short version simple version long version UV version
波長范圍 350-2700 nm 400-2700 nm 350-2700 nm 250-2700 nm
消光比 10-6 10-5 10-6 10-6
波前畸變 <λ/4 <1λ <λ/4 <λ/4
prismatic deviation <2' <5' <2' <2'
寬高比 1:02 1:02 1:03 1:1,8
cut angle 67,5° 67,5° 73° 64°
field of view ±6° ±6° ±15° ±9°
version 5,5 mm 8 mm 10 mm 12 mm 15mm
cross section [mm2] 5,5 x 5,5 8 x 8 10 x10 12 x12 15 x 15
length [mm] 11 16 20 24 30
usable aperture [mm2] 5,0 x 4,5 7,5 x 6,6 9,5 x 8,2 11,5 x 9,8 14,5 x 12,6
Fassungsdurchmesser [mm] 16 16(25) 25 25 25
mount length [mm] 18 22 28 30 36
mount aperture [mm] 5,0 7,5 9,5 11,5 14,5
訂貨號，未裝配的 PGT 2.05.0 PGT 2.08.0 PGT 2.10.0 PGT 2.12.0 PGT 2.15.0
訂貨號，已裝配的 PGT 2.05 PGT 2.08(05)* PGT 2.10 PGT 2.12 PGT 2.15
訂貨號，未裝配的 PGT 3.05.0 PGT 3.08.0 PGT 3.10.0 PGT 3.12.0 PGT 3.15.0
訂貨號，已裝配的 PGT 3.05 PGT 3.08(.05)* PGT 3.10 PGT 3.12 PGT 3.15
version 8 mm 10 mm 12 mm 15mm
cross section [mm2] 8 x 8 10 x 10 12 x 12 15 x 15
length [mm] 13,5 17,5 21,5 27,0
usable aperture [mm2] 7,5 x 6,5 9,5 x 8,5 11,5 x 10,4 14,5 x 13,0
Fassungsdurchmesser [mm] 16(25) 25 25 25
mount length [mm] 22 28 30 36
Fassungs?ffnung [mm] 7,5 9,5 11,5 14,5
訂貨號，未裝配的 PGT 4.08 PGT 4.10.0 PGT 4.12.0 PGT 4.15.0
訂貨號，已裝配的 PGT 4.08(05)* PGT 4.10 PGT 4.12 PGT 4.15
訂貨號，未裝配的 PGT 1.08.0 PGT 1.10.0 PGT 1.12.0
訂貨號，已裝配的 PGT 1.08(05)* PGT 1.10 PGT 1.12
格蘭湯普森(Glan-Thompson)偏振器用戶定制選項。
Option Best. Nr. Aufpreis
interferometer quality ( wavefront deviation < λ/10) PGT 0.1 additional price 15%
prismatic deviation < 5' PGT 0.2 € 312
消光比 < 10-7 PGT 0.7 additional price 15%
消光比 < 10-8 PGT 0.8 additional price 30%
增透膜 on request on request
格蘭偏振器(Glan Polarizing Prisms)
格蘭偏振器是由兩塊無氣泡和條紋的方解石組成，它們之間有約0.07毫米的空氣間隙，并裝配在一個固定支架上。該裝置可以使非偏振光輸入產生線偏振光。其有兩個通光窗口，一個通光窗口可以將閑散光導出，另一個通光窗口透射線偏振光。其表面都經過高精度研磨和拋光，降低光的散色。
B.Halle主要提供兩種格蘭偏振器(Glan Polarizing Prisms)/格蘭偏振棱鏡
1）λsys= 700 nm，視場 ±4°。在350 nm和2μm可用視場±3°。
2）λsys= 400 nm，視場 ±4.3°。在290 nm和560 nm可用視場±3.3°。
B.Halle公司格蘭偏振器的型號：
PGL 10, PGL 12, PGL 15, PGL 20, PGL 10.2, PGL 12.2, PGL 15.2, PGL 20.2
UV MgF2洛匈偏振器(Rochon Polarizers)/洛匈偏振棱鏡
洛匈偏振片是由兩片雙折射晶體材料光膠而成的。在第一塊凈體重，由于折射率相同，o光和e光沿著光軸方向一起傳播。當兩束光進入第二塊晶體后，o光還是以no的折射率繼續傳播，而e光的折射率由no變成ne,并在截面上產生折射。折射的角度在第二塊晶體和空氣的界面上進一步增加，這樣出射的o光和e光就產生了一個分離角度。Rochon偏振器是一種比較常用的偏振器。
B.Halle公司提供孔徑8~15mm，長度11~74mm的洛匈偏振器，型號如下：
PUM 08, PUM 10, PUM 12, PUM 15, PUM 2.08, PUM 2.10, PUM 2.12, PLM 10, PLM 15
德國B.Halle還提供可用于高功率激光的洛匈偏振器，晶體材料中間有一個空氣間隔，英文名稱為Air-spaced version for high-power laser applications。
偏振分束立方體(Polarizing Beamsplitter Cubes)
偏振分束立方其中一個棱鏡的斜面上采用電介質分束鍍膜，之后使用光學膠將兩個棱鏡粘合在一起、。光從任意一個拋光面入射都能分離出s光和p光。但是，從鍍膜棱鏡的入射面入射可獲得極佳性能，立方體角上有一個點用于標記入射面。邊長大于5 mm的立方體上也刻有箭頭表示兩個推薦的光傳播方向。
德國B.Halle公司偏振分束立方體特性
具有5 mm，10 mm，15 mm，20 mm，25mm，30 mm，40mm等尺寸可供選擇
消光比TP:TS > 1000:1
PTW 05, PTW 10, PTW 15, PTW 20, PTW 25, PTW 30, PTW 40, PTW 1.05, PTW 1.10, PTW 1.15, PTW 1.20, PTW 1.25, PTW 1.30, PTW 1.40, PTW 2.10, PTW 2.15, PTW 2.20, PTW 2.25, PTW 2.30, PTW 2.40, MTW 10, MTW 15, MTW 20, MTW 25
格蘭棱鏡、偏振棱鏡(Glan Prisms )
德國B.Halle公司的格蘭棱鏡波長范圍350~2700nm，消光比10-6，損傷閾值300 MW/cm2。
Prism Holder Without Side Exit Window
Aperture Length Diameter Length Ordernr.
9.5 mm 10 mm 25 mm 22 mm PGL 10
11.5 mm 12 mm 25 mm 30 mm PGL 12
14.5 mm 15 mm 25 mm 30 mm PGL 15
19.5 mm 20 mm 36 mm 30 mm PGL 20
Foster偏振立方體(Foster Polarizing Beamsplitter Cubes)
材料 Calcite
波長范圍 350-2700 nm
消光比 10-6
波前畸變 <λ/2
prismatic deviation <3'
cut angle 67,5°
field of view ±6°
size 6 mm 8 mm 10 mm 12 mm
length [mm] 16 20 24 30
useable diameter [mm] 6 8 10 12
mount cross section [mm2] 18 x 14 22,6 x 18 25 25
mount length [mm] 20 22 30 36
order no., 45° PFO 45.06 PFO 45.08 PFO 45.10 PFO 45.12
order no., 90° --- PFO 90.08 PFO 90.10 PFO 90.12
沃拉斯頓偏振器(Wollaston prisms)
沃拉斯頓偏振器(Wollaston prisms)是由兩片雙折射晶體材料棱鏡膠合或者光膠而成的。出射的o光與e光幾乎對稱分布在入射光的兩邊，所以o光與e光的偏折角度差不多是洛匈棱鏡的兩倍。
B.Halle公司的沃拉斯頓偏振器波長覆蓋0.23~2.8μm，表面平整度好于λ/10 & 550nm，波前畸變小于λ/5，消光比為10-5。
沃拉斯頓偏振器的標準規格
Cross-Section Divergenz Angles (Standard values in the visible)
of Prisms 30' 60'
10 x 10 mm PWQ 30.10 PWQ 60.10
15 x 15 mm PWQ 30.15 PWQ 60.15
20 x 20 mm PWQ 30.20 PWQ 60.20
25 x 25 mm PWQ 30.25 PWQ 60.25
30 x 30 mm PWQ 30.30 PWQ 60.30
Cross-Section Divergenz Angles (Standard values in the visible)
of Prisms 5° 10° 20°
10 x 10 mm PWK 5.10 PWK 10.10 PWK 20.10
15 x 15 mm PWK 5.15 PWK 10.15 PWK 20.15
20 x 20 mm PWK 5.20 PWK 10.20 PWK 20.20
25 x 25 mm PWK 5.25 PWK 10.25 PWK 20.25
Hanle消偏振器/擾偏器/消偏器(Hanle Depolarizer, Scrambler)
Hanle消偏器由兩個光學接觸的楔形組成，B.Halle公司提供石英材質和MgF2材質的消偏器，石英消偏器的波長范圍是250nm~2.5μm，MgF2擾偏器的波長范圍是125nm~7μm。
Hanle消偏器有以下標準規格
PDH 10.0, PDH 15.0, PDH 20.0, PDH 25.0, PDH 10, PDH 15, PDH 20, PDH 25
Lyot消偏器/擾偏器 (Lyot Depolarizer)
德國B.Halle的Lyot消偏器具有如下標準規格：
PDL 18.15, PDL 18.20, PDL 18.25, PDL 21.15, PDL 21.20, PDL 21.25
四分之一波片二分之一波片 MgF2波片 石英波片 復合消色差波片 復合波片 多級波片 零級波片 消色差復合波片 紅外消色差波片
德國B.Halle公司成立于1873年，其全稱為Bernhard Halle Nachfl. GmbH，是光學行業中的一家百年老店。B.Halle公司提供各類偏振器、波片、棱鏡、透鏡、光機械及激光光學元件，其光學元件應用于最新的科學研究，已經支持了多個前沿級科研發現和突破，相關成果被發布在Nature，Science和PRL等刊物上。B.Halle在光學元件領域具有長期的開發和生產的經驗，能夠迅速滿足用戶的各類需求。
德國Bernhard Halle Nachfl. GmbH自己擁有高品質的工廠，每一步光學加工工藝都保證極高的光學質量，以滿足各類超精密的光學加工需求。B.Halle公司還有專業的科學團隊，能夠開發性能優異的定制光學元件。包括：短焦物鏡、復消色差透鏡（UV-VIS-IR）、用于CCD的紫外物鏡、法布里皮特干涉鏡、佩林-勃洛卡棱鏡、球面凹面鏡、阿米西棱鏡、Kosters干涉雙棱鏡，以及各種光學支架和光機械。
B.halle公司提供多種類型的波片，包括1/2波片和1/4波片，從材質來分有：MgF2波片和石英波片。波片，又稱為相位延遲片，其一般是由雙折射的材料加工而成。它使通過波片的兩個互相正交的偏振分量產生相位偏移，可用來調整光束的偏振狀態。常見的波片由石英晶體制作而成，市面上常見的產品主要為二分之一波片和四分之一波片。B.halle的單個消色差波片覆蓋的波長范圍可達1000~15000nm。
MgF2波片和石英波片
德國Bernhard Halle Nachfl. GmbH的MgF2波片的厚度從0.15~1.6mm不等，光譜響應范圍120nm~7μm，MgF2對于光波長不敏感的特性使其適合制作具有很寬波長范圍的消色差波片。MgF2波片的波前畸變小于λ/10 (at λ = 550 nm)，楔形誤差小于2’’。
MgF2多級波片(Low Order)：RLM 2.10, RLM 2.15, RLM 2.20, RLM 2.25, RLM 4.10, RLM 4.15, RLM 4.20, RLM 4.25。
MgF2零級波片：RZM 2.10, RZM 2.15, RZM 2.20, RZM 2.25, RZM 4.10, RZM 4.15, RZM 4.20, RZM 4.25, RZM 2.10L, RZM 2.15L, RZM 2.20L, RZM 2.25L, RZM 4.10L, RZM 4.15L, RZM 4.20L, RZM 4.25L。
多級石英波片的厚度為0.1~0.2mm，這樣可以推算integer part k (order number)的范圍， k≥5 at λ=250 nm and k≤2 atλ=1000 nm。石英波片的波前畸變小于λ/10 (at λ = 550 nm)，楔形誤差小于2’’，光程差誤差±3nm，光譜范圍180nm~2700nm。
在訂購波片時請指定具體的波片，維爾克斯光電光電提供的標準波長有：193 nm, 248 nm, 266 nm, 355 nm, 375 nm, 390 nm, 395 nm, 400 nm, 405 nm, 425 nm, 440 nm, 448 nm, 514 nm, 532 nm, 589 nm, 633 nm, 650 nm, 670 nm, 685 nm, 780 nm, 785 nm, 790 nm, 795 nm, 800 nm, 810 nm, 830 nm, 852 nm, 946 nm, 1030 nm, 1047 nm, 1053 nm, 1064 nm, 1083 nm, 1300 nm, 1320 nm, 1540 nm, 1550 nm, 2023 nm, 6000nm。
消色差波片
德國B.Halle公司在波片產品領域最大的特色是能夠提供消色差波片和超消色差波片，消色差波片能夠在一定的波長范圍內工作，而超消色差波片則能夠在很寬的光譜范圍內工作。
MgF2 Retarders/ wave plate: low order, zero order
Quartz Retarders/ wave plate: low order, zero order
Mica Retarders/ wave plate
Achromatic Quartz and MgF2 Retarders/ wave plate
Superachromatic Quartz and MgF2 Retarders/ wave plate
石英和氟化鎂(MgF2)復合消色差波片的標準型號：
Range 1: 180 - 300 nm，孔徑9.5~24.5mm，外徑25~40mm。RAC 1.2.10L，RAC 1.4.25L
Range 2: 300 - 470 nm：RAC 2.2.10，RAC 2.4.25，RAC 2.2.10L，RAC 2.4.25L
Range 3: 460 - 680 nm：RAC 3.2.10，RAC 3.4.25，RAC 3.2.10L，RAC 3.4.25L
Range 4: 500 - 900 nm：RAC 4.2.10，RAC 4.4.25，RAC 4.2.10L，RAC 4.4.25L
Range 5: 600 - 1200 nm：RAC 5.2.10，RAC 5.4.25，RAC 5.2.10L，RAC 5.4.25L
Range 6: 700 - 2500 nm：RAC 6.2.10，RAC 6.4.25，RAC 6.2.10L，RAC 6.4.25L
紅外消色差波片/石英和氟化鎂復合消色差波片的常用定制型號
a.) BHN 2016.0044.0001 紅外消色差波片
achromatic plate, MgF2, 15x15 mm2, 3000-6000 nm,
b.) BHN 2016.0045.0001 中紅外消色差波片
achromatic plate, MgF2, 15x15 mm2, 2500-7000 nm,
c.) BHN 2016.0046.0001 超消色差波片
Fresnel rhomb, ZnSe, 10x10 mm2, 1000-15000 nm
B.Halle還可以提供寬波長范圍的消色差波片，比如310~1100nm，600~2700nm，3000~6000nm，2500~7000nm，1000~15000nm，滿足各種求前沿科學研究的需要。
Aperture Holder 310 nm - 1100 nm
? ? λ/2 λ/4
Ordernr. Ordernr.
9.5 mm 25 mm RSU 1.2.10 RSU 1.4.10
14.5 mm 25 mm RSU 1.2.15 RSU 1.4.15
19.5 mm 30 mm RSU 1.2.20 RSU 1.4.20
24.5 mm 40 mm RSU 1.2.25 RSU 1.4.25
Aperture Holder 600 nm - 2700 nm
? ? λ/2 λ/4
Ordernr. Ordernr.
9.5 mm 25 mm RSU 2.2.10 RSU 2.4.10
14.5 mm 25 mm RSU 2.2.15 RSU 2.4.15
19.5 mm 30 mm RSU 2.2.20 RSU 2.4.20
24.5 mm 40 mm RSU 2.2.25 RSU 2.4.25
B.Halle公司還提供Mica Retarders，菲涅耳菱體(Fresnel Rhombs)，Soleil-Babinet Compensators棱鏡。菲涅耳菱體/菲涅爾菱形棱鏡延遲器作用與寬帶波片一樣，可以在很寬的波長范圍內提供λ/4或λ/2的相位延遲，并且波長范圍相對雙折射波片更寬。其可以替代用于寬帶、多波長或可調諧激光光源中的延遲波片。
Mica波片的標準產品有：RZG 2.10, RZG 2.15, RZG 2.20, RZG 2.25, RZG 2.30, RZG 2.40, RZG 2.50, RZG 4.10, RZG 4.15, RZG 4.20, RZG 4.25, RZG 4.30, RZG 4.40, RZG 4.50。
model RKM 07 RKQ 10 RKQ 22 RKM 70
material MgF2 quartz quartz MgF2
recommended spectral range 130-1000 nm 250-1800 nm 500-2500 nm 2000-7000 nm
wedge 0,25° 0,5° 1,25° 5,5°
adjusment range > ±633 nm > ±900 nm > ±2100 nm > ±6800 nm
flatness <λ/10 <λ/20 <λ/20 <λ/10
