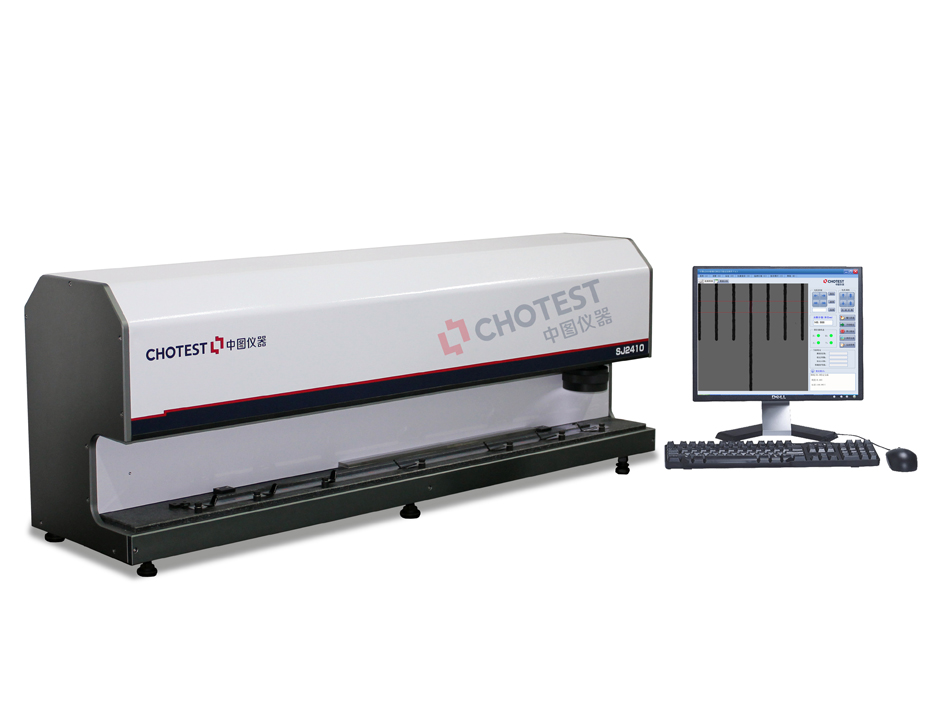

1nm高分辨率全自動光柵測長機
- 這真不是您需要的產品？
- 品 牌：
- 深圳市中圖儀器科技有限公司
- 中圖儀器1nm高分辨率全自動光柵測長機能夠檢定超高精密量具、量規，如塊規、環規、塞規、卡規、螺紋規。還可以檢測各種高精密工件內外尺寸及高精度薄壁零件內外徑尺寸等。
中圖儀器1nm高分辨率全自動光柵測長機采用進口超高精度光柵測量系統、超高精密研磨直線導軌、超高精度溫度補償系統、全自動調節雙向高精度電子恒測力系統、高穩定性X&Y&Z三軸直流伺服驅動系統、高性能計算機控制系統技術，全程直接測量，自動校準高等量塊、塊規、高等光滑環塞規、螺紋環塞規、光滑卡規、千分尺校對桿、兩點內徑千分尺、光滑錐度環塞規、螺紋錐度環塞規等量具量規。
產品功能
1.自動校準高等量塊、塊規、高等光滑環塞規、螺紋環塞規、光滑卡規、千分尺校對桿、兩點內徑千分尺、光滑錐度環塞規、螺紋錐度環塞規等量具量規；
2.檢測各種類國標（GB）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規。國內量塊、量規、螺紋規、尺類、千分尺校對桿、卡規等及其它標準數據庫，滿足國內客戶需求；
3.滿足多種檢定規程、標準，根據規程、標準自動進行檢測結果判定；
4.界面友好，更符合中國用戶操作習慣；
5.測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；
6.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；
7.可將檢定數據輸出到Word、Excel、PDF文檔；
8.具有數據備份和還原數據庫功能；
9.輸出多種Word格式報表，并支持自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求；
10.可根據客戶需求定制標準（選配）。
性能特點
1. 全程直接測量：
1nm高分辨率全自動光柵測長機采用超高精度進口長玻璃光柵尺作為長度方向定位，可進行符合阿貝原理超高精度全自動測量。
2. 高精度、高穩定性：
1)零膨脹超高精度光柵測量系統，測量精度高；
2)高精密特制研磨級直線導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作；
3)進口特殊材料制作的高剛性、無變形測桿，保證測試數據的真實采集；
4)采用高精度穩定的大理石基座，保證了在頭座及五軸工作臺的移動過程中不會產生變形以及儀器不受外界震動干擾，保證了儀器的穩定可靠；
3. 全自動調節雙向高精度電子恒測力系統：
1) 全自動調節雙向高精度電子恒測力系統，采用特殊及雙向受力彈性結構，測力恒定性好，減小了測力對測量結果的影響，全自動伺服驅動控制測力及光柵反饋測力位置，保證了高的系統測量重復性精度；
2) 電子測力通過調節桿全自動伺服驅動系統控制連續可調；
3) 電子測力傳感器原理避免了儀器臺面不水平及環境振動引起的測力變化帶來的測量誤差。
4. 零測力修正系統：
1) 準確的電子測力技術，能準確的讀取到當前的；
2) 零測量力修正，根據被測件測量時的測針、測帽形狀及被測件尺寸進行測力變形量修正。
5. 全自動測量系統：
1) 帶自動掃描功能，可自動掃描各種量規、量塊、量具，根據軟件自動定義流程進行全自動、半自動掃描；
2) 智能測力檢測系統，防止誤操作撞機，測力接觸自動停止，自動采樣并自動得到測量結果。
6. 智能化管理與檢測軟件系統：
1)儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便；
2)10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；
3)集成眾多長度標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄；
4)測量范圍廣，可滿足絕大多數類型的量規、量塊等長度參數測量；
5)軟件配備快速找拐點指示功能，方便客戶快速便攜地找到被測件的拐點；
6)純中文操作軟件系統，更好的為國內用戶服務；
7)打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；
8)本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。
7. 高性能CNC五軸工作臺：
1)X，Y，Z三軸采用高性能交叉滾子導軌：摩擦力小，穩定性好，承載高；
2)Y軸、Z軸采用全自動直流伺服驅動系統驅動控制，光柵反饋實時位置可自動找到拐點并記錄拐點位置，調節細度高，能夠全自動準確的找到拐點；
3)Z軸及Y軸配置有光柵系統，可連接將數據傳輸到電腦，可用于錐度量規及工件的測量。
8. 高性能螺紋環規測量裝置：
配置高性能超高進度螺紋環規測量裝置，可測量小螺紋環規，同時可完成小光滑環規檢測；測量重復性（2S）可達0.12μm以內；測量力為電子測力，軟件界面內可自由設置，設置較小測力可用于超薄壁工件測量；
中圖儀器全自動測長機超高精度、人為干擾少、穩定性強，采用的超高精度光柵式全自動接觸式測量是一種很好的長度測量方式。具有超高精度、全自動、功能強、電子測力等優點。
主要技術指標
型號 SJ5160-300A(全自動型)
測量范圍
外尺寸（直接:0-350mm;比較:0-350mm）
內尺寸（1-200mm）
外尺寸示值誤差 ≤±(0.07+L/2000)μm,其中:L為被測長度,單位:mm
外尺寸重復性(2S) ≤0.03μm
內尺寸重復性(2S) ≤0.1μm（使用大小測鉤）；≤0.15μm（使用內尺寸測量裝置）
測力 內測裝置測力0.05N、0.1N、0.3N、0.5N，主測力0~12N自動連續可調
測量中徑 環規200mm（標配）塞規250mm（標配）
儀器尺寸 2100*800*1300mm
儀器重量 300kg
CNC五軸工作臺
型號 ST-60.1（CNC型、標配）
Z軸
0~100mm，CNC自動
Y軸 50mm，CNC自動
X軸浮動
±10mm
Z軸旋轉 ±4°
Y軸擺動
±3°
負載 60kg
臺面尺寸 360mm×150mm
環境條件
參考環境溫濕度：
溫度：20±0.5℃，波動度不超過0.2℃/小時
相對濕度：20~60%
校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場。
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
深圳市中圖儀器科技有限公司
羅健
