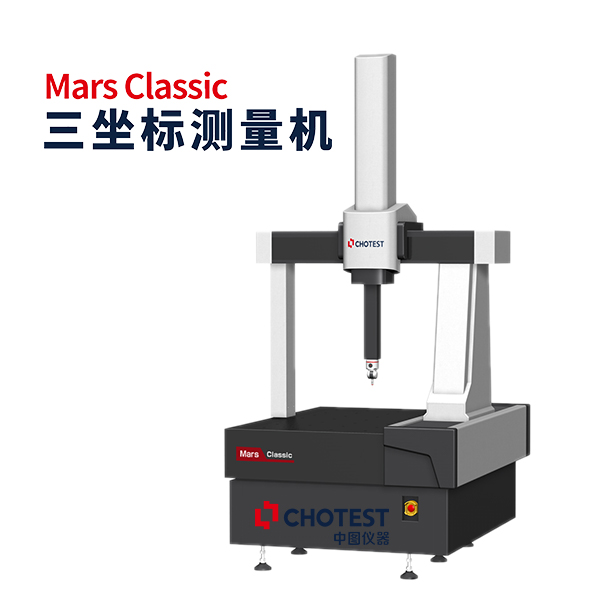

中圖儀器全自主化三坐標測量機

這真不是您需要的產品？
品　　牌：
中圖儀器

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
三維尺寸和形狀測量

中圖儀器全自主化三坐標測量機多種型號和配置的設備，滿足客戶的不同需求。設備操作簡便，具有高速和高精度的測量功能，能夠幫助客戶有效提高工作效率和產品質量。還提供完善的售后服務，保障客戶的設備操作順利，降低客戶的使用成本。國產三坐標測量機，控制器、測頭測座、軟件全自主研發，安全可控。測控部分測控部分的配置可以根據需求進行選擇不同的型號和品牌。 1、控制器中圖Alpha系列控制器，是中圖自主研發的三坐標控制器，可以匹配中圖自己研發的測頭測座系統和主機系統。性能特點：全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；固態電子開關設計，無大功率繼電器，具有更小的體積和沖擊電流，更高的可靠性；同步PWM控制技術和共模抑制設計，環路響應快，驅動效率高，發熱低；微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性；控制器符合I++標準，能兼容市面上的主流測量軟件。 2、測座 ACH100T全自動旋轉測座為中圖儀器自主研發的自動旋轉測座，可實現測頭在A 軸和B 軸以7.5 度為增量移動，該測座具有720個可重復定位空間位置，可配置長達300mm 加長桿。精度超進口測座。性能特點：測座能實現A角度0-105°，B角度-180°-﹢180°的運動；測座采用精密的6點定位，實現測座的高定位精度；關鍵零部件采用復合材料、高強度材料；測座通過動態防撞、靜態防撞設計，確保測座的使用安全。 3、測頭 CP100T觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，經過長時間的反復對比測試，性能優于同類型進口測頭。精度高，穩定性好。 4、測量軟件 Power DMIS測量軟件是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過了德國PTB認證。主要特點：（1）界面簡潔友好，互動性強。各功能模塊易識別和理解，用戶可以快速上手；（2）機型庫、測頭系統、I++插件、DMIS轉化功能，提高軟件的兼容性和適配性，并得以豐富各種應用場景；（3）概要程序模式消除掉冗長的DMIS代碼顯示，大大降低對用戶編程技能的要求，參數化視圖交互功能實現所設即所測；（4）創建元素提供多種測量和構造方法，用戶可以按需設置，既增加測量應用場景，又通過豐富的視圖工具快捷設置視圖顯示；（5）提供路徑顯示和碰撞檢測，利于直觀形象的查看設備運動路徑，保證安全高效測量；（6）數據中心提供豐富多樣的數據管理功能，可實現數據的本地化管理，也可按客戶需求導入數據庫，適用于各類企業和行業。 Mars中圖儀器全自主化三坐標測量機備支持觸發探測系統，能夠對各種零部件的尺寸、形狀及相互位置關系進行檢測。可用于機械制造、汽車工業、電子工業、航空航天工業以及計量檢測等領域，是現代工業檢測和質量控制的檢測設備。主要特點 1.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。 2.環抱式氣浮布局，使機器在高效穩定運行的同時保持高精度。 3.關鍵部件一體鑄造成型，重量輕，強度高，提升機器精度及運動平穩性。 4.Z軸采用柔性平衡系統，降低摩擦阻力，提高Z軸運動精度。 5.采用高精度、高分辨光柵尺，確保機器高精度和長時間穩定。 6.高剛性傳動方式，保證機器傳動的平穩性和剛性。 7.開放式的工作臺面，具備良好的承載能力，以及開闊的測量視野。 8.氣壓檢測安全裝置，時刻監測Z軸不因斷氣而下墜，確保測座測頭使用安全。
