CH系列二次元精密影像測量儀側重于工作平臺的快速移動，結合CCD數位影像和光柵位移數值，通過軟件計算后實現測量。是在數字化影像測量儀基礎上發(fā)展起來的一種人工智能型的現代光學儀器，繼承了數字化尤其的運動精度和運動操控功能，被廣泛的應用于多行業(yè)當中。

CH系列二次元精密影像測量儀數據輸出功能強，可根據客戶要求，定制化輸出數據報告模板，輸出SPC分析報告與統計圖表，支持TCP、Q-DAS等多種數據傳輸方式。

數據輸出功能

1.可輸出Excel、Word、 TXT 報表和 AutoCAD 文件。

2.支持實時輸出至 excel 模版，可定制模版。

3.輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

4.支持Q-DAS傳輸，支持定制遠程數據對接。

技術參數（部分）

型號：CHT/CHS/CHX

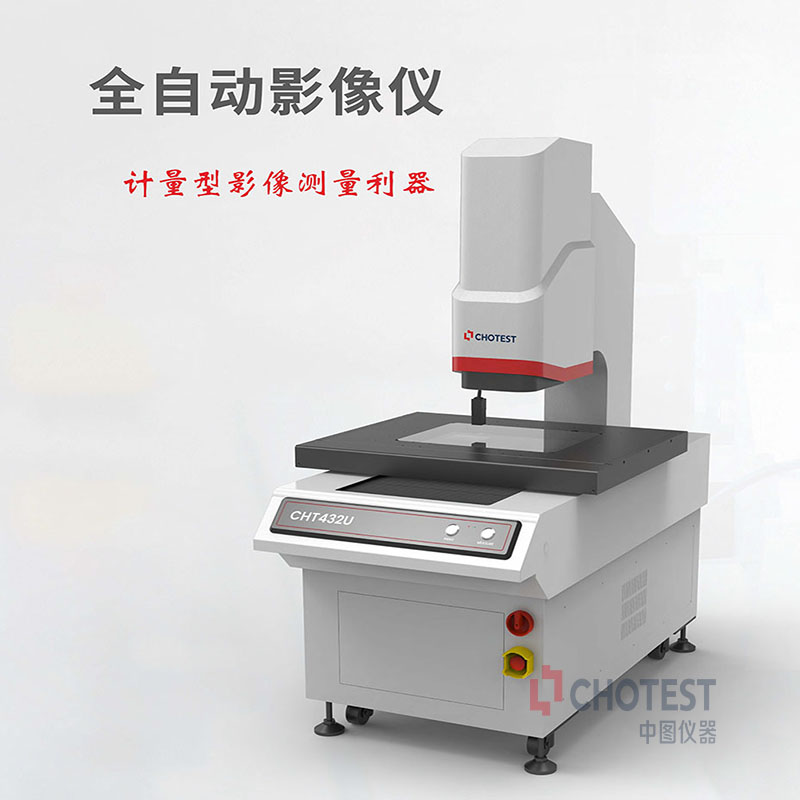

產品名稱：全自動影像儀

主體結構：立柱式/龍門式

X軸行程范圍：（300-1200）mm

Y軸行程范圍：（200-1500）mm

Z軸行程范圍：200mm

光柵顯示分辨率：0.1μm,0.5μm

圖像傳感器：高清彩色工業(yè)攝像機

運動導軌：精密直線導軌

主要特點：精準測量，操作簡單，功能豐富

生產企業(yè)：深圳市中圖儀器股份有限公司

注釋：更多詳細產品信息，請聯系我們獲取
