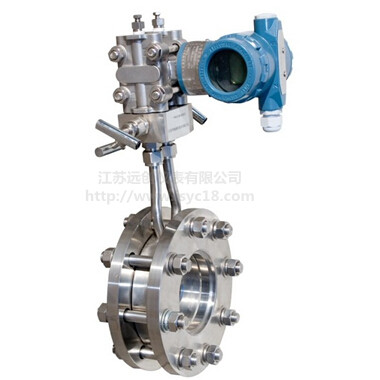

YC-LG一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍:
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級產品選型:
型號
說 明
YC-LG 節流裝置（孔板流量計） 代號 按其結構特征的兩大基本分類
K 孔板
P 噴嘴等
代號
公稱壓力（105Pa）
2.5
2.5
10
10
16
16
25
25
64
64
100
100
200
200
代號
口徑(mm)
15～1200 15～1200mm
代號
按其結構形式細分
H
標準孔板(環室)
Y
標準孔板(法蘭)
K
標準孔板(鉆孔)
I
ISA 1932噴嘴
L
長徑噴嘴
W
文丘利噴嘴
G
經典文丘利管
S
雙重孔板
Q
圓缺孔板
Z
錐形入口孔板
R
1/4圓孔板
P
偏心孔板
N
整體(內藏)孔板
X
楔形孔板
T
不在上述之列的特殊節流裝置
代號
介質
1
液體
2
氣體
3
蒸汽
4
高溫液體
代號
補償形式
N
不帶壓力、溫度補償
P
帶壓力補償輸出
T
帶溫度補償輸出
Q
帶壓力、溫度補償輸出
代號
變送器差壓量程范圍
0
微差壓量程
1
低差壓量程
2
中差壓量程
3
高差壓量程
代號
是否帶現場顯示
W
節流裝置傳感器
X
智能節流裝置（流量計）
