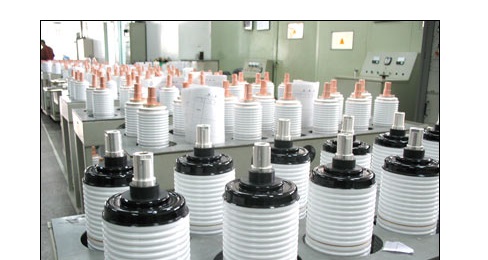

陜西寶光真空泡

這真不是您需要的產品？
品　　牌：
陜西寶光真空泡13659211921

直接提問 | 回首頁搜
出廠價：
2400

主要規格：
TD21-35陜西寶光真空泡生產廠家13659211921

用　　途：
用于戶外ZW7-40.5真空斷路器內安裝

陜西寶光真空泡生產廠家，指定品牌，絕對正品。聯系人雷經理13659211921！型號有TD12-40.5/1250A,TD12-40.5/1600A,TD12-40.5/2000A,戶內ZN23-40.5，ZN39-40.5，ZN12-40.5真空斷路器專用，安裝于GBC-40.5，JYN-40.5，XGN-40.5柜子內。 TD21-40.5/630A,TD21-40.5/1250A,TD21-40.5/1600A,TD21-40.5/2000A用于戶外ZW7-40.5真空斷路器內安裝。 TD22-40.5/630A,TD22-40.5/1250A,TD22-40.5/1600A,TD22-40.5/2000A用于戶內ZN85-40.5真空斷路器，安裝于KYN61-40.5開關柜內。 TD14A-12/630，TD14-12/1000A,TD14-12/1250A,TD14-12/1600A,TD14A-12/2000A,用于10KV真空斷路器ZN28-12，ZN63-12，VS1-12內，陜西寶光陶瓷真空泡。真空滅弧室，又名真空開關管，是中高壓電力開關的核心部件，其主要作用是，通過管內真空優良的絕緣性使中高壓電路切陶瓷外殼真空滅弧室斷電源后能迅速熄弧并抑制電流，避免事故和意外的發生，主要應用于電力的輸配電控制系統，還應用于冶金、礦山、石油、化工、鐵路、廣播、通訊、工業高頻加熱等配電系統。具有節能、節材、防火、防爆、體積小、壽命長、維護費用低、運行可靠和無污染等特點。真空滅弧室從用途上又分為斷路器用滅弧室和負荷開關用滅弧室，斷路器滅弧室主要用于電力部門中的變電站和電網設施，負荷開關用滅弧室主要用于電網的終端用戶。 2、真空泡工作原理真空滅弧室一般是由絕緣外殼、波紋管、觸頭、導電桿、屏蔽罩、導向套等零部件組成的。真空滅弧室的外殼既是真空容器，又是動靜觸頭間的絕緣體。波紋管是一種合金彈性元件，其管壁呈波紋狀，在外力作用下可以沿其軸線拉長或縮短，在真空滅弧室中，波紋管的一個端口與動端法蘭中心孔上的凸緣焊在一起，另一個端口與動導電桿焊在一起。這樣借助波紋管的軸向伸縮，動導電桿可以在一定范圍內進行軸向運動而不破壞外殼的氣密性。在真空滅弧室中，波紋管的外部是真空，內部為大氣，波紋管內外存在一個大氣壓的氣壓差，這一壓力使動觸頭與靜觸頭緊壓在一起，形成觸頭自閉力。屏蔽罩的主要作用是屏蔽開斷電流過程中產生的金屬蒸氣和金屬液滴，觸頭在開斷電流過程中，觸頭間的真空電弧使觸頭材料產生金屬蒸氣和液滴(電弧生成物)向四周噴射，這些電弧生成物將主要沉積到屏蔽罩的內表面上。如果沒有屏蔽罩，電弧生成物就會沉積到絕緣外殼上，破壞外殼的絕緣。屏蔽罩還可防止電弧生成物反射回觸頭間隙，引起弧后重燃和重?fù)舸?。屏蔽罩還可以使真空滅弧室內部電場分布得比較均勻，從而提高真空滅弧室的絕緣水平。動、靜導電桿是內接觸頭，外同主回路相連接的導電體。靜導電桿的一端與靜觸頭用釬焊連成一體，另一端通過釬焊同固定板相連。固定板是用來將真空滅弧室固定到真空斷路器上，并將真空滅弧室的靜導電桿與主回路連接。動導電桿的一端用釬焊連接動觸頭，動導電桿穿過波紋管和導向套并伸出外殼，動導電桿伸出部分的直徑較小，這是用來裝導電夾的。端部中心有一螺孔，此螺孔用來與機械操動系統相連接，動導電桿帶動動觸頭沿軸向運動完成合、分閘動作。導向套主要保證動導電桿進行直線運動，防止動導電桿扭轉從而損壞波紋管，使得滅弧室真空泄露。更換真空斷路器的真空滅弧室應注意事項真空斷路器開斷短路電流達到規定的次數后，或者定期檢查發現漏氣時，應更換真空滅弧室。更換的步驟和應注意的事項如下：（1）按規定順序拆下舊真空滅弧室。（2）安裝新真空滅弧室以前，必須將其導電接觸面擦試干凈或砂光，接觸面上不許涂油。（3）裝配后的真空滅弧室，其動導電桿必須予以精心調整，使其保持在滅弧室的中間位置，以保證在分合閘過程中不致擦碰滅弧室。（4）安裝完畢后，應對其進行工頻耐壓試驗（在分閘情況下在動、靜觸頭之間施加電壓）。然后將斷路器合閘，測量其主回路的電阻值。（5）測量超程和斷路器行程，并將其調整到規定值。（6）安裝試驗合格后，必須不帶負荷進行數十次合、分閘操作，只有確認無誤后，才能投入運行。
