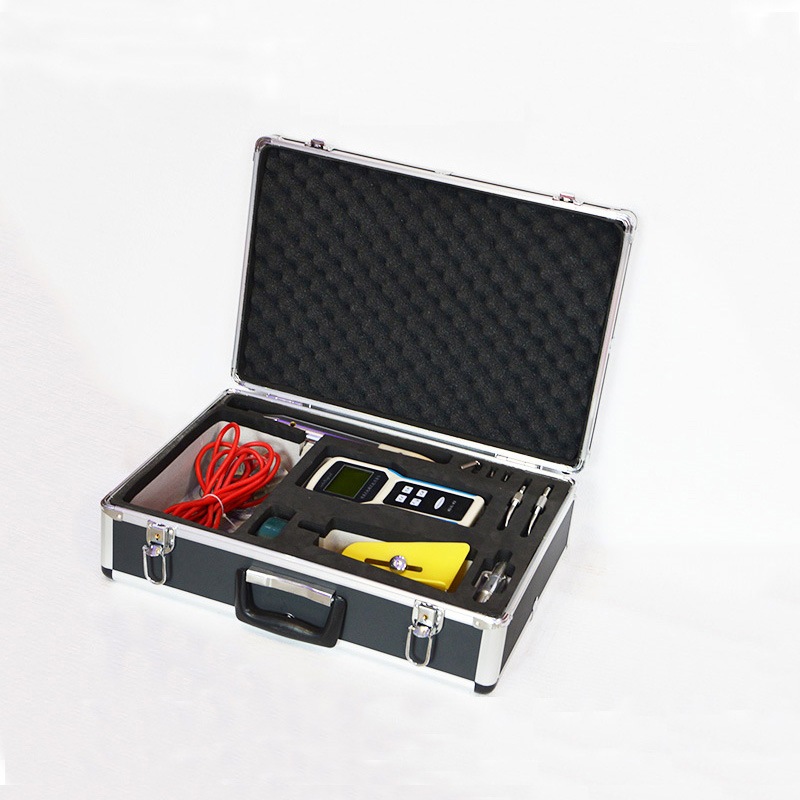

- 一、MCL-9527便攜式明渠流量流速儀概述： 便攜式明渠流量流速儀是一種專為水文監測、江河流量監測、農業灌溉、市政給排水、工業污水處理等行業流速流量測量而設計的一種便攜式測量儀表。它采用了特殊的微功耗設計方案，全數字信號處理技術，使得儀表測量更加穩定可靠，測量范圍寬，測量精度高，可廣泛用于水文、水利、農灌、給排水等領域需要經常移動測量的場合。 二、MCL-9527便攜式明渠流量流速儀特點： 可靠工作：測速傳感器無活動部件，不會產生纏繞保持長期連續可靠工作; 高清顯示：顯示器采用高清晰背光源LCD顯示器，全中文漢字菜單顯示、操作簡單、使用方便;無論白天黑夜清晰讀數 顯示齊全：儀表可同時顯示斷面平均流速、即時水位、瞬時流量、測量時間內的累積 流量、測量時間、測點流速等。 一機多用：儀表可做流速計使用，也可做流量計使用(置入過水斷面基本結構、輸入 水深數據即可實現流量測量);可滿足不同斷面的明渠、暗渠的流速和流量測量。 數據保存：一次可保存1000組測量數據，永不丟失。 集成壓力單元可直接測量水深。 全中文操作。 低流阻的高效探頭 三、MCL-9527便攜式明渠流量流速儀技術指標： 測量范圍：流速測量0.01m/s～10m/s(分辨力5mm/s)，; 測量精度：±1.0%+0.005m/s 采集時間：自動采集1S～3600S可調、手動控制時間; 供電方式： 1.5V*5堿性電池; 顯示方式：LCD大屏幕液晶背光源顯示器，流量、累計、流速、流向、電量、報警信息、運行時間、工作狀態; 物理接口：RS485接口 介質電導：>20μs/cm 介質溫度： 0℃～60℃ 環境溫度：-10℃～50℃ 顯示位數：3位(X.XXX) 外型尺寸：204*100*35mm(顯示儀) 外形尺寸：Φ32×460(mm)(傳感器) 測桿長度：常規500mm×節數 (500mm×節數可選)或吊環配件 四、工作原理： 便攜式明渠流量流速儀是基于法拉第電磁感應定律制做的。 當導電流體在沿流速傳感器的交變磁場與電極中軸線垂直面運動時，導電流體切割磁力 線產生感應電勢，該電勢被信號電極(在與導電流體平行線和磁力線相互垂直的流速傳感器 兩側壁上安裝了兩個對稱的電極)所采集，此感應電勢與流速大小成正比;轉化器通過該感 應電勢計算出流過流速傳感器側面的導電流體流速，此流速信號經流量顯示計放大轉換成與 流速信號成正比的數字量信號，由此實現流速的測量。 流量顯示計將流速信號加上已置入的水位數據及渠道基本結構參數通過顯示計內設置 的水利數學模型進行運算，從而得到過水端面的水流量。[ Q(瞬時流量)=S(斷面面積)*V (斷面平均流速)(水利模型得出)]。
