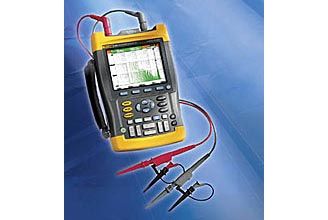

- 190 系列示波表: 速度、性能和分析能力 對于具有苛刻要求的應用，190系列高性能示波表提供了臺式儀器所具有的技術指標。這些示波表具有200 MHz 的帶寬、2.5 GS/s 的實時采樣率和每通道27,500點的深度存儲器，非常適合于那些既需要高性能手持示波器，又希望儀表由電池供電的工程師們。 190C和190B系列示波表具有高檔臺式示波器具備的技術指標。它們可以提供200MHz帶寬，可以捕獲高頻信號；具有2.5GS/s實時采樣率和高級的記憶與觸發功能。同時具有堅固、緊湊、電池供電等特點。 ?雙輸入通道－200, 100 或 60 MHz 帶寬 ?高達2.5 GS/s 的實時采樣率 ?可選擇高分辨率的彩色顯示屏（190C系列）或黑白顯示屏（190B系列） ?3,000點/通道的高分辨率波形（新） ?即觸即測（Connect-and-View?）自動觸發和各種手動觸發模式 ?利用FFT進行頻譜分析 ?數字余輝，可以象模擬示波器一樣分析復雜的動態波形 ?快速的顯示刷新率，可以即時觀察動態信號 ?自動捕獲和回放100個屏幕 ?在示波記錄（ScopeRecord?）模式下，每通道27,500 點的記錄長度 ?趨勢繪圖（TrendPlot?）無紙記錄儀，可以進行長達22天的趨勢分析 ?高達1000 V 的獨立浮地隔離輸入 ?波形參考，用于波形的直觀比較和自動通過/失敗測試 ?Vpwm 功能，用于馬達驅動和變頻器等應用 ?1000 V CAT II 和 600 V CAT III 安全等級 ?4小時可充電鎳氫電池組 技術指標 帶寬 Fluke 199C: 200 MHz Fluke 196C: 100 MHz Fluke 192C: 60 MHz 實時采樣率 Fluke 199C: 2.5 GS/s Fluke 196C: 1 GS/s Fluke 192C: 500 MS/s 輸入和數字轉換器 2 路輸入，另加1路外部/數字多用表輸入 獨立浮地隔離輸入 輸入通道之間、參考和地之間高達 1000 V 的隔離電壓 時基范圍 5 ns - 2 min/div 10 ns - 2 min/div (192B) 輸入靈敏度 190C 型: 2 mV-100 V/div 觸發類型 190C 型: 即觸即測（Connect-and-View?）、Free Run、單次觸發、沿觸發、延遲觸發、視頻觸發、可選脈寬觸發和外觸發 雙斜率觸發 (n循環觸發) 毛刺捕獲 50 ns (5 μs/div - 1 min/div) 示波測量 光標: 7種光標測量功能 自動: 30種自動測量功能 最大記錄長度 示波記錄模式: 27,500 點/通道 示波模式 3,000 點/通道 存儲 屏幕 + 設置: 15 Replay + 設置: 2 顯示 190C 型: 144 mm 全彩色 LCD 顯示屏，快速刷新率 余輝 190C 型: 數字余輝功能，象模擬示波器一樣具有波形衰減 波形比較 190C 型: 波形參考，自動通過/失敗測試 環境參數: 工作溫度 0oC 至 50oC 儲存溫度 -20°C 至 +60°C 運行海拔高度 3,000 m 安全技術參數 電氣安全 1,000V CAT II/600V CAT III (EN61010-1) 機械和一般參數 尺寸 256 x 169 x 64 mm 重量 2.0 kg 保修期 3年部件和人力 (附件為1年) 電池壽命 鎳氫電池: 4 小時 RS-232/USB 接口 型號名稱 描述 Fluke 196C 彩色示波表 (100 MHz / 1 GS/s) Fluke 192C 彩色示波表 (60 MHz / 500 MS/s) 所有型號均包括: ?BC190 電池充電器/電源適配器 ?BP190 鎳氫電池組 ?快速指南 ?用戶手冊 (CD-ROM) ?TL75 硬點測試導線組 ?VPS200-G 電壓探頭 (200 MHz, 10:1)，灰色 ?VPS200-R 電壓探頭 (200 MHz, 10:1)，紅色 Fluke 192C/S 彩色示波表 (60 MHz / 500 MS/s) + SCC190 SCC190 套件包括: ?C190 硬殼儀器箱 ?OC4USB 接口電纜 ?SW90W FlukeView 示波表軟件 Fluke 196C/S 彩色示波表 (100 MHz / 1GS/s) + SCC190 Fluke 199C 彩色示波表 (200 MHz / 2.5 GS/s) Fluke 199C/S 彩色示波表 (200 MHz / 2.5 GS/s) + SCC190 Cases and Holsters SCC190 儀器箱、FlukeView 軟件和光隔離串行電纜 Clips HC200 測試掛勾組，2 紅，2灰 Options CS20MA 電流分流，4~20 mA，30V CAT III Test Probes AS200-G AS200-G 探頭附件組，灰色 AS200-R AS200-R 探頭附件組，紅色 DP120 DP120 差動電壓探針 VPS210-G VPS210-G 電壓探針套件, 200 MHz, 灰色 (1, 灰色) VPS210-R VPS210-R 電壓探針套件, 200 MHz, 紅色 (1,紅色) VPS212-G VPS212-G – 電壓探針套件，10:1，一個灰色 VPS212-R VPS212-R – 電壓探針套件，10:1，一個紅色 VPS220-G VPS220-G – 電壓探針套件，100:1，一個灰色 VPS220-R VPS220-R – 電壓探針套件，100:1，一個紅色 機套和掛件 C190 儀器箱 C195 軟攜包 C550 工具包
