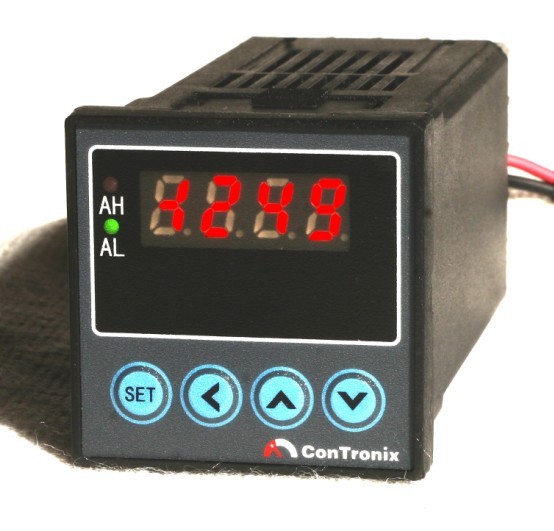

CH6/E-FRTB1V0多功能儀表
說明
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：萬能輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA
（注：0~10VDC輸入，訂貨時需說明）
基本配置
單顯示、2點報警，外供24V擴展功能
變送輸出（有變送輸出時無外供24V）
選型表內容代碼及說明CH6/外形尺寸A160（W）×80（H）×125（L） 或80（W）×160（H）×125（L）B96（W）×96（H）×76（L）C96（W）×48（H）×82（L） 或48（W）×96（H）×82（L）D72（W）×72（H）×75（L）E48（W）×48（H）×108（L）面板形式H橫式S豎式F方形顯示顏色R紅色報警T2點報警輸出變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能）A0無變送輸出A1電流輸出與外供不隔離A1G電流輸出與外供隔離A2電壓輸出與外供不隔離A2G電壓輸出與外供隔離外供變送器電源（外供電源與輸入不隔離，有隔離要求的請在訂貨時注明）B1外供 24V/50mAB2外供 12V/50mA儀表電源V085V AC~265V ACV110V DC ~ 36V DC技術規格電源：85VAC～265VAC,120VDC～380VDC,功耗小于6W12VDC～36VDC,功耗小于6W注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A,12VDC/2A配置電源線。并注意電源線長度和線徑。
