概述

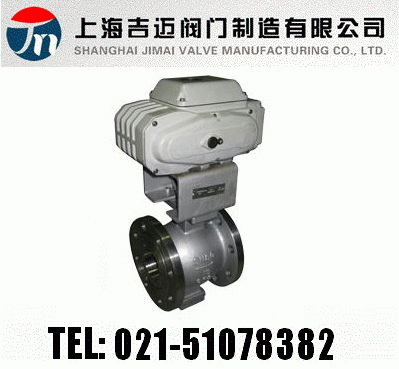

ZARV電動V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

標準規格

閥體型式：直通鑄造球閥
閥芯型式：V型開口部分球體
公稱通徑：DN50 ~300  NPS 2〞~12〞
公稱壓力：PN16 ~40   CLASS 150LB ~300LB
連接方式：法蘭  FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填    料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	R	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	A:電動DTR執行機構  R:電動3810R執行機構	R 角行程	V:標準型V型調節球閥  VF:軟密封V型調節球閥	PN16=16 CL150LB=150 LB	C=WCB   LC=LCB   P=CF8   PL=CF3   R=CF8M   RL=CF3M D=特殊材質	DN50= DN50 NPS2〞=NPS2〞

性能

流量特性	近似等百分比
可調范圍	全腔型    100:1     縮腔型 40：1
額定CV值	全腔型CV 14~1750      縮腔型CV 6-700
行程	全開 60°
允許泄漏量	硬密封:IV級（0.01%    閥額定容量） 軟密封:VI級（氣泡級）
基本誤差%	氣動 ±2	電動±2.0
回差%	氣動 ≤1.5	電動≤1.0
死區%	氣動 ≤0.6	電動≤1.0

選用參數表

公稱通徑DN（mm）		25	40	50	65	80	100	125	150	200	250	300
額定流量系數Cv	硬密封	32	78	90	160	250	360	610	1120	1850	2950	3700
	軟密封	32	78	90	150	240	345	580	1080	1800	2800	3550
電動執行機構
型號	扭矩（N.M）	PTFE填料，金屬密封允許壓差 單位MPa
3810R-10	100	1.7	0.5	0.3	0.16
3810R-30	300					0.48	0.25
3810R-50	500						0.9	0.5	0.4	0.13
3810R-100	1000									0.7	0.38	0.2

訂貨需提供產品參數：

①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
