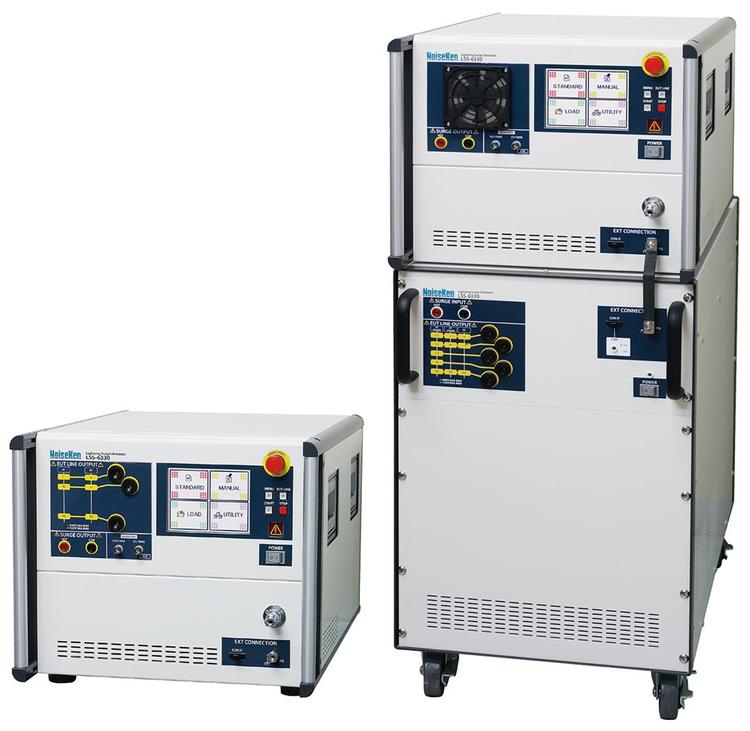

NOISEKEN雷擊浪涌模擬器LSS-6330

這真不是您需要的產品？
品　　牌：
日本NOISEKEN

直接提問 | 回首頁搜
出廠價：
66888 元/套

主要規格：
7KV

用　　途：
電子行業

NOISEKEN雷擊浪涌模擬器LSS-6330 滿足IEC61000-4-5Ed.3標準和ANSI/IEEE C62.45振鈴波標準，最大電壓可達6.7kV，可針對使用單相電源的EUT做標準以上的測試，可連接電腦使用軟件，實現自動化測試。 NOISEKEN雷擊浪涌模擬器LSS-6330產品特點：滿足IEC61000-4-5Ed.3標準和ANSI/IEEE C62.45振鈴波標準，可實現對應的浪涌和振鈴波測試；最大試驗電壓可達6.7kV，可做高于標準的測試；擁有的互鎖功能和緊急停止功能，能夠保障測試人員安全；配備預檢功能：簡化了開始工作前的檢查。配備電壓/電流監視器：您可以檢查測試期間對EUT施加噪聲的狀態采用大屏幕液晶操作面板：操作單元使用大型LCD面板屏幕，提高了可視性和可操作性采用MPU控制來簡化連續測試：可以自動執行浪涌輸出/波形切換/極性切換配備手動/程序模式：配備兩種模式：標準測試和單次測試的手動模式，以及在不同條件下連續測試的程序模式。可根據應用輕松設定測試條件。由于疊加電路中會有漏電流，因此我們提供了電源保護所需的隔離變壓器。（可選）仕様 ■ サージ発生部　LSS-6330-A20 / -B63 共通項目仕様備考サージ波形 1.2/50μs-8/20μsコンビネーション 10/700μs-5/320μs コンビネーション RING WAVE 1.2/50μs-8/20μs コンビネーション開放電圧 0.5kV ～ 6.7kV ±10% 結合回路：18μF結合回路：18μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長／波尾長 1.2μs ±30％／ 50μs ±20％短絡電流 250A ～ 3350A ±10％波頭長／波尾長 8μs ±20％／ 20μs ±20％ 10/700 μs-5/320μs コンビネーション開放電圧 0.5kV ～ 6.7kV ±10% ケーブル長：片側0.5m 波頭長／波尾長 10μs ±30％／ 700μ s±20％短絡電流 12.5A ～ 167.5A ±10％波頭長／波尾長 5μs ±20％／ 320μs ±20％ RING WAVE 開放電圧 0.25kV ～ 6.6kV ±10% ケーブル長：片側0.5m 波頭長 0.5μs ±30％周波數 100kHz ±10% 減衰率 Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80% 短絡電流 8.3～550A±10% 波頭長 0.2～1μs 出力極性正/負出力インピーダンス 2Ω±10% 1.2/50μs波形 40Ω±10% 10/700μs 波形 12Ω±20%、30Ω±20% RING （選択式) サージ発生回路方式フローティング最短充電時間 0.0kV ～ 4.0kV：5秒、　4.1kV ～ 6.7kV：10 秒 1.2/50μs波形 0.0kV ～ 4.0kV：10 秒、　4.1kV ～ 6.7kV：15 秒 10/700μs 波形 0.0kV ～ 4.0kV：1 秒、　4.1kV ～ 6.6kV：3 秒 RING WAVE 通信機能 RS-232C 準拠光コネクタ、Bluetooth 通信オプション外部CDN制御非常停止プッシュロック式押しボタンスイッチ（試験停止、高圧OFF、EUT用ラインスイッチ遮斷）インターロック機能外部接続機器用コネクタ狀態検知警告ランプ表示試験スタートでLED 點滅　表示色：赤警告燈接続コネクタ警告燈が接続できるコネクタを裝備?！≡囼Yスタートで警告燈點燈３ポートまで標準 EUT Fail 3 ポート電圧モニター BNC 出力、2000V/V　出力精度：実出力の比に対し、±10％出力開放時波形保証なし電流モニター BNC 出力、1000A/V　出力精度：実出力の比に対し、±10％出力短絡時波形保証なし位相角制御 0°～360°±10° EUT電源 AC90V 以上EUT電源 AC90V 以上 50Hz/60Hz ±10％で動作トリガ入力非同期、AC ライン同期　0°～360°/ 1°ステップ、外部入力駆動電源 AC100V～AC240V ±10％　50Hz / 60Hz ±10％動作環境溫度：15～35℃溫度：15～35℃、　濕度：25～75％RH 外形寸法／質量 W430×H371×D530 mm ／約55kg ■ 重畳出力部　LSS-6330-A20 項目サージ波形 1.2/50μs-8/20μsコンビネーション、RING WAVE 1.2/50μs-8/20μs コンビネーション開放電圧 0.5kV ～ 6.7kV ±10% 結合回路：18μF結合回路：18μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長／波尾長 1.2μs ±30％／ 50μs ±20％短絡電流 250A ～ 3350A ±10％波頭長／波尾長 8μs ±20％／ 20μs ±20％開放電圧 0.5kV ～ 6.7kV ±10% 結合回路：10Ω+9μF結合回路：10Ω+9μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長／波尾長 1.2μs ±30％／ 50μs +10μs /-25μs 短絡電流 41.6A ～ 558A ±10％波頭長／波尾長 2.5μs ±30％／ 25μs ±30％ RING WAVE 開放電圧 0.25kV ～ 6.6kV ±10% 結合回路：4.5μF結合回路：4.5μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長 0.5μs ±30％周波數 100kHz ±10% 減衰率 Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80% 短絡電流 8.3 ～ 550A±10% 波頭長 0.2 ～ 1μs EUT 用電源ライン電力容量 AC240V/20A MAX 50/60Hz、DC125V/20A MAX 減結合コイル 1.5mH 電圧降下定格電流通電時に定格電圧の10％未満 AC 重畳部出力端子にて殘留電圧印加サージ電圧の15%以下、または電源ラインの定格電圧(ピーク値)の2 倍以下 ■ 重畳出力部　LSS-6330-B63 項目サージ波形 1.2/50μs-8/20μsコンビネーション、RING WAVE 1.2/50μs-8/20μs コンビネーション開放電圧 0.5kV ～ 6.7kV ±10% 結合回路：18μF結合回路：18μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長／波尾長 1.2μs ±30％／ 50μs ±20％短絡電流 250A ～ 3350A ±10％波頭長／波尾長 8μs ±20％／ 20μs ±20％開放電圧 0.5kV ～ 6.7kV ±10% 結合回路：10Ω+9μF結合回路：10Ω+9μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長／波尾長 1.2μs ±30％／ 50μs +10μs /-25μs 短絡電流 41.6A～558A ±10％波頭長／波尾長 2.5μs ±30％／ 25μs ±30％ RING WAVE 開放電圧 0.25kV ～ 6.6kV ±10% 結合回路：4.5μF結合回路：4.5μF ケーブル長：片側0.5mケーブル長：片側0.5m ライン入力側開放波頭長 0.5μs ±30％周波數 100kHz ±10% 減衰率 Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80% 短絡電流 8.3～550A±10% 波頭長 0.2～1μs EUT 用電源ライン電力容量 AC600V/63A MAX 50/60Hz、DC125V/63A MAX 減結合コイル 1.5mH 電圧降下定格電流通電時に定格電圧の10％未満 AC 重畳部出力端子にて殘留電圧印加サージ電圧の15%以下、または電源ラインの定格電圧(ピーク値)の2 倍以下位相角制御 0°～360° ±10° EUT電源 AC90V 以上EUT電源 AC90V 以上 50Hz/60Hz ±10％で動作駆動電源 AC100V ～ AC240V ±10％　50Hz / 60Hz ±10％動作環境溫度：15 ～ 35℃ 濕度：25 ～ 75％RH 外形寸法 W430 × H695 × D686 mm
