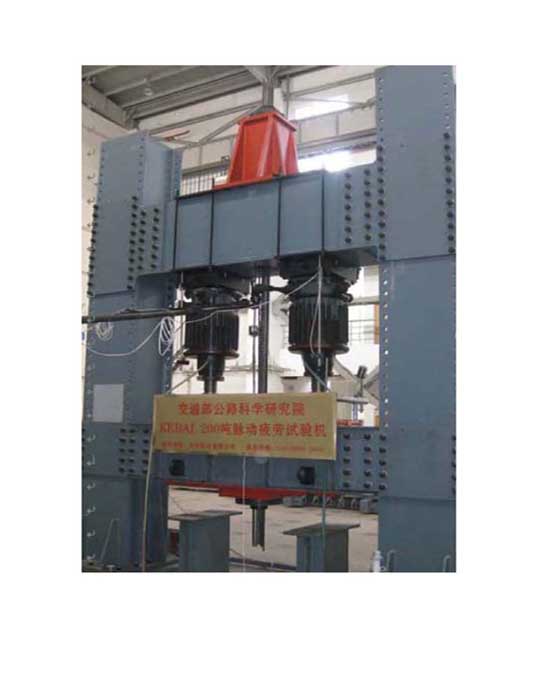

- 液壓脈動疲勞試驗機 主要功能和用途： 該液壓脈動加載疲勞試驗系統適用于對各種大型零部件如混凝土結構件、鋼軌及其焊接接頭、橋梁、各種桁架、各種大型構件進行靜態壓縮試驗及單向動態脈動疲勞試驗；適用預應力混凝土用鋼絞線、預應力筋用錨具等疲勞荷載性能試驗檢測。 系統主要組成： 疲勞試驗系統由液壓式脈動器、電氣控制系統、液壓作動器、加載龍門框架、液壓管路、計算機數據采集及處理系統等。 主要技術參數： 1．系統最大靜態測試力：1000 kN ×2 2．系統最大動態測試力：1000 kN ×2 3．系統試驗通道數：4-10個，管路配有開關，可進行單點或多點的同步疲勞試驗 4．系統負荷示值精度: ≤±1% 5．液壓作動器行程：120mm 6．液壓作動器振幅：0~5mm 7．液壓作動器頻率范圍：2-8Hz,無級可調 8．脈動器排量：0-800mL/次,無級可調 9．脈動器主電機功率：22kW 10．加載框架內尺寸：3.5(高)×3.5(寬)m 11．計數器：1次/轉 12．計數器最大容量：108 液壓式脈動器構成及主要功能 脈動器是產生高壓脈動油的機構，由勵磁調速電機、可調式偏心曲軸連桿機構、脈動油缸、負荷保持閥、專用油泵及潤滑系統等部分組成。 脈動器通過可調式偏心曲軸連桿機構帶動脈動油缸活塞上下往復運動使系統產生脈動液壓油，其運動規律符合正弦波。脈動油的壓力通過負荷保持閥調整，脈動量大小通過調整偏心曲軸連桿機構的偏心量來實現。 該試驗機具有完善的潤滑系統及安全保護系統，潤滑系統主要由潤滑油泵、專用繼電器及管路組成。潤滑系統的管路通向各旋轉關節及運動部位，對所有運動部位進行循環潤滑，從而保證試驗機可以長時間連續運轉，同時潤滑油泵還可以對脈動器進行快速充油，使作動器活塞快速運動到工作位置。在試驗過程中，若發生試件斷裂、試驗力過限、試驗次數達設定值、潤滑系統不正常等現象時，試驗機可以報警并自動停機。 該機由專用油泵為脈動器系統補充液壓油，多余的油經負荷保持閥的溢油系統流回油箱，該專用油泵能滿足該機長期疲勞試驗的要求。
