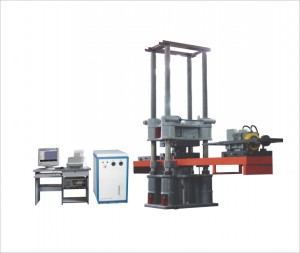

YAJ 系列微機控制電液伺服壓剪試驗機的用途
該壓剪試驗機主要用于各種橋梁板式、盆式橡膠支座進行抗壓、抗剪切力的復合條件下，檢測橡膠支座的軸向徑向抗壓、抗剪、轉角力學試驗。該壓剪試驗機可進行橡膠支座的抗壓彈性模量、抗剪彈性模量，容許剪切角，摩擦系數和極限抗壓強度等力學性能試驗。本機采用P4工控計算機為內核的全數字閉環電液伺服控制系統控制，可完全滿足《JT/T4-2004公路橋梁板式橡膠支座等所規定的力學性能檢測規則》要求。壓剪試驗機也可以進行混凝土等其它材料試樣的彈性模量及壓縮性能檢測并可完成低周循環，三角波、正弦波、梯形波等組合波形試驗，是科研生產，仲裁檢驗所需的先進檢測設備。
本機由四立柱式軸向液壓壓力試驗系統，橫向臥式剪力試驗系統，轉角試驗裝置,多功能液壓伺服油源，微機伺服測控系統五部分組成。
YAJ 系列微機控制電液伺服壓剪試驗機的主要功能特點
◆控制測量系統采用美國AD公司原裝器件，測量控制精確可靠，故障率極低。
試驗力和變形測量分辨率可達1/200000。位移測量分辨率可達2m。
◆伺服油源采用日本原裝內齒輪泵，低噪音，可適應長時連續運行。
◆主要傳感元件采用進口元件制造，保證了測量精確可靠，并采用微機數據處理，保證計算數據可靠、公正。
◆整機采用了智能化設計，自動化程度高，測量準確、功能齊全、可靠性高、操作簡單、使用方便。可自動完成抗壓彈模試驗，抗剪彈模及容許角試驗，抗壓強度試驗，摩擦系數,轉角試驗。
◆試驗軟件采用自主研發的VC++語言編程，先進的模塊化設計，軟件便于擴展功能且 運行可靠，可在Windows98、2000、XP、NT操作系統下工作并有完善的軟件自撿功能。
YAJ 系列微機控制電液伺服壓剪試驗機的主要技術規格
型號
規格
YAJ-5000KN
YAJ-10000KN
YAJ-20000KN
軸向最大試驗力（KN）
5000
10000
20000
剪向最大試驗力（KN）
1000
2000
4000
轉角最大試驗力（KN）
500
1000
2000
力示值精度
±1%
力測量范圍
2～100%
變形測量范圍
2～100%
變形示值精確度
±1%
上下壓板間距
1000
1500
2000
軸向/剪向活塞行程
180/100
250/150
250/200
總功率
10
15
25
主機（含剪力系統）外型尺寸（長×寬×高）（mm）
3900×1460×3500
4900×1750×5500
6000×1950×6800
