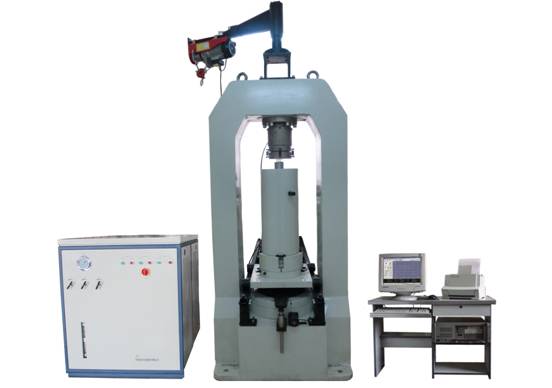

TAW-系列微機控制電液伺服巖石三軸試驗機的用途微機控制電液伺服巖石三軸試驗機是一種符合現代巖土力學研究領域，研究巖石(土)力學特性的新型試驗設備。該試驗機可根據用戶不同要求配置圍壓系統、巖石引伸計、高低溫系統、孔隙水壓系統、巖石直剪試驗系統、及巖石剪切、劈裂夾具等?？勺詣?dòng)完成巖石在不同圍壓下的三軸壓縮試驗，孔隙滲透試驗、高低溫環境試驗等并可進行單向低周循環及用戶自行設置的組合波形程序控制等多種控制方式的三軸試驗。在試驗中采用寬調速范圍的高性能電液伺服比例閥組及計算機數字控制等先進技術，組成全數字式閉環調速控制系統，在試驗過程中能夠自動精確地控制及顯示試驗力、圍壓、軸向變形、徑向變形等，可實時地采集、存儲、處理、顯示試驗數據及試驗曲線，打印試驗報告?？刂品秶鷮?、功能多、全部操作鍵盤化，各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便可靠。該巖石三軸試驗機測控系統采用美國AD公司原裝進口器件制造，采用計算機總線設計，測量系統具有自動調零、自動標定、連續全程測量不分檔，測量分辨率高達1/200000?？蛇M(jìn)行試驗力、變形、位移等速率控制及恒試驗力、恒變形、恒位移控制。無級調速,在試驗過程中各種控制方式及速率可任意平滑切換，可實現全量程的全數字閉環控制。 TAW-系列微機控制電液伺服巖石三軸試驗機的主要功能特點 ◆可精確地繪出巖石全過程曲線。 ◆可實時動態顯示軸向、徑向應力一應變曲線。 ◆可自動測量軸向、徑向變形，自動求出彈性模量及泊松比。 ◆壓力室采用先進的密封技術及自平衡結構，軸壓與圍壓互不影響。 ◆測量控制系統先進，控制精度及自動化程度高，容錯性強。 ◆試驗軟件采用VC十十語言編程，模塊化設計，具有完善的軟件自撿功能，便于維護。系統組成試驗機由主機(可選門式加載框架或四柱式加載框架)、軸向伺服油源、三軸壓力室(放置于下壓板移動小車之上)、圍壓系統(包括增壓器，圍壓伺服油源) 、計算機測控系統等部分組成。可根據需要配孔隙水壓伺服系統、高低溫環境裝置、巖石直剪試驗裝置等。 TAW-系列微機控制電液伺服巖石三軸試驗機的主要技術規格 機型技術參數 TAW-2000KN TAW-1000KN TAW-600（500）KN 最大軸向試驗力 2000 1000 600（500）試驗力測量分辨率 1/200000 試驗力測量范圍 1～100%FS 試驗力測量誤差 ±1% 最大圍壓 100 60 60 壓測量圍分辨率 1/200000 圍壓測量范圍 2～100%FS 圍壓測量誤差 ±2% 軸向位移測量分辨率 0.002 軸向位移測量誤差 ±1% 變形測量分辨率 1/200000 變形測量范圍 軸向0～10mm 軸向0～8mm 徑向0～5mm 徑向0～4mm 變形測量誤差 ±0.5%FS 最大孔隙水壓 0～60 0～40 孔隙水流量精度 ±1% 溫度控制范圍 -40～200℃ 巖石試樣規格尺寸 （φ50～φ100）×（100～250） φ50×（100～125）
