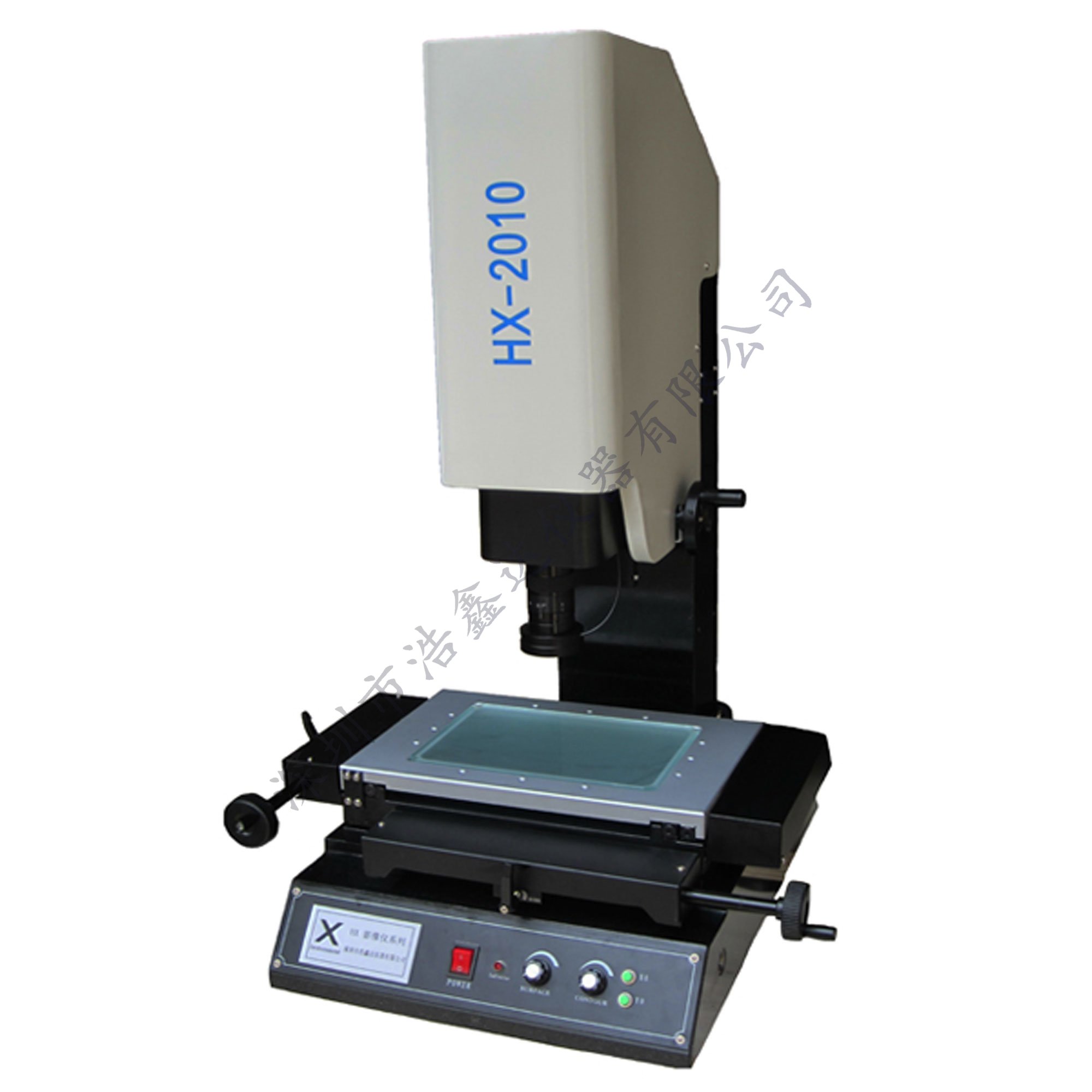

HX系列二次元影像測量?jī)x簡稱影像測量?jī)x是集光、機、電為一體的精密的二維測量?jī)x器。特別適合用于小件為對象的精密測量或逆向測繪，00級高精度的花石底座和立柱，保證了高強度，耐腐蝕，極高的穩定性雙層高精度高強度工作臺，穩定性好，高精度無牙螺桿傳動，適用于對塑料零件、五金模具、電子組件、光纖器件、精密零件、鐘表零件、小五金等的測量；選配英國Renisham接觸測頭組，可三維測量。

影像測量?jī)x功能

1、多點測量點、線、圓、弧、橢圓、矩形測量。
2、組合測量、中心點構造、、交點構造、中點構造、線構造、圓構造、角度構造。
3、坐標平移和坐標擺正，提高測量效率。
4、巨集指令，同一種工件批量測量更加方便快捷。
5、測量數據直接輸入到Auto CAD中，成為完整的工程圖；可以對比誤差。
6、測量數據可轉換到辦公文檔office。
7、多種語言界面切換。
8、專業SPC分析報告
9、像素自動找邊：不需要人為判斷現在是否已經點到了物品之上

儀器型號　　　　　HX-1510　　　　　HX-2010　　　　　HX-2515　　　　　HX-3020　　　　HX-4030　　　　HX-5030

金屬臺呎寸　　354 ×228　　　　460 ×230　　　　　450 ×280　　　　　510 ×290　　　　606 ×466　　　　700 ×450

玻璃臺呎寸　　210 ×160　　　　270 ×160　　　　　306 ×196　　　　　360 ×160　　　　450 ×350　　　　550 ×350

運動行程 (mm)　　　150 ×100　　　　200 ×100　　　　　250 ×150　　　　　300 ×200　　　　400 ×300　　　　500 ×300

儀器重量( kg )　　　100　　　　　　　110　　　　　　　　120　　　　　　　　200　　　　　　　240　　　　　　　500

二次元影像測量?jī)x測量與瞄準系統

攝影機　　　　　　彩色1/2"CCD攝影機 變焦物鏡倍率: 0.7～4.5X

視頻總倍率　　　　18～120X 物方視場 : 7～1.1mm

工作距離　　　　　108mm

Z軸升降　　　　　 150 mm

數顯分辨率　　　　1μm

X.Y坐標測量示值誤差≤ （3+L/200)μm

照明　　　　　　　表面光源與透射光源均用LED , 亮度可調 電源: 220V(AC) , 50HZ , 30W

測量軟件　　　　　標備自動測量軟件，可自動尋邊、去毛刺，可測點、線、圓、圓心距、角度、擺正等
影像測量?jī)x
