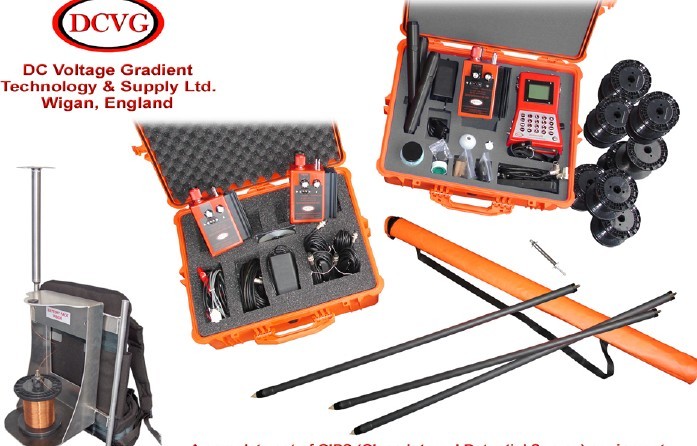

- CIPS 密間隔管地電位檢測系統說明: 密間隔電位測量儀原理：在管道上測量埋地管道的管地電位沿管道的變化，在有陰極保護的管道上，測量時能得到兩種管地電位，一是陰極保護電流檢測儀系統電源開時的管地電位（Von電位）一是陰極保護電源瞬時關時的管地電位（VoFF電位）。 在雜散電流干擾區，必須對密間隔測量數據進行校正，才能獲得真實的陰極保護電位，并對其真正的保護效果進行評價。 具體測量方法： ①測量員對測量主機、電流中斷器設置中斷OFF /ON周期，同時還要設置合適的瞬間斷開延遲時間。 ②管道探管員在前邊確定管道的中心位置。 ③智能記錄器放在受雜散電流和大地電流影響區域的適當位置，測量員將銅線連接到檢測樁上。 ④在開始測量前，測量員在測量主機上輸入開始位置、測鏈樁位置，并作一些其他的注解。 ⑤測量員沿管道進行測量，在測量中始終在管道上方，保持一個半電極接觸到管道上的土壤。測量員以同等間隔記錄整流器開和瞬時關時的電位，讀數之間的距離不超過3米。 ⑥測量員必須理解讀數的含義并對速度和土壤接觸進行調整，以確保獲得準確的管地電位。 ⑦ 在測量員沿著管道進行測量時，需要記錄下任何可能影響管道及其陰極保護水平異常的因素。 通過對全線管地電位的數據處理與變化趨勢分析，可得出： ⑴、陰極保護系統運行狀況的有效性評價，對其保護水平（陰極保護電位是否滿足標準要求，是否存在欠保護及過保護情況）給予評價，提出陰極保護系統運行參數調整建議。 ⑵ 、確定涂層破損處管體的腐蝕活性，對其腐蝕狀態給予評價。 ⑶、初步測定雜散電流分布情況，初步判定雜散電流干擾的區域。 ⑷、判斷測試站場、閥室絕緣接頭絕緣性能及閥門防腐層完好性。 1、※1.15 報警設置：包括但不限于尾線故障報警、GPS信號報警。 ※1.20 記錄觸發：不低于按鈕控制（手動）距離觸 發/時間觸發（自動） ※1.21 破損點識別：自動識別是否存在破損點及方 向；（須出具實拍照片予以證明 ※1.22 智能計算：包括但不限于破損嚴重程度 IR% 自動計算、腐蝕活性智能分析；（須出具實拍照片 予以證明） ※1.23 延時采集設置：100、200、400ms 快捷設置， 支持自定義手動設置；（ 須出具實拍照片予以證明） ※3.4 自動計算檢測距離消除 GPS 信號的累積誤 差，保護時間比、保護距離比多種算法評價埋地管 道陰極保護有效性，確保檢測結果準確可靠
